三级镜子允许世界上最大的眼睛与前所未有的质量

时间:2022-01-18 18:58:04来源:

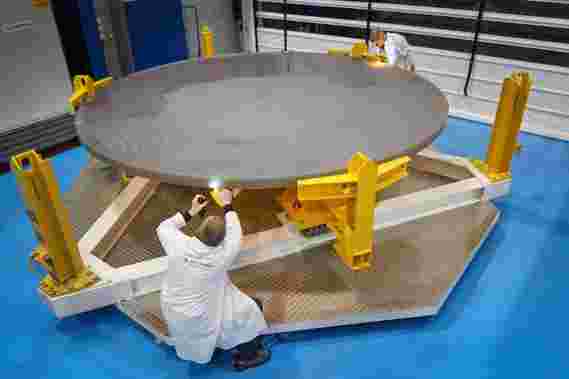

工程师检查Elt's第三镜子的空白。

世界上最大的望远镜(ELT),世界上最大的天空中最大的眼睛,将有一个开创性的五镜光学系统,使其能够以前所未有的细节推出宇宙。该系统中的三级镜子M3已完成了一个关键的生产阶段,现已送到法国公司Safran Reosc进行最终抛光。

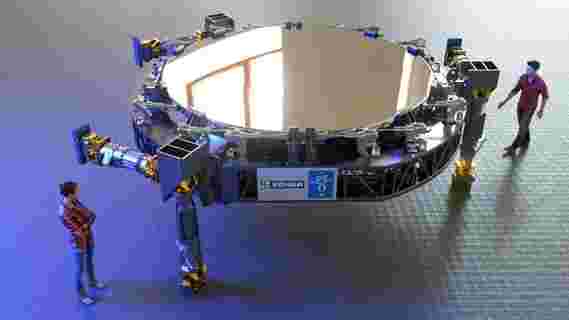

渲染埃尔特的三级镜子,所谓的M3。

ELT上的每一个镜子都提出了显着的技术挑战,在每个生产阶段都需要极好的精度,以确保无瑕的光学质量。德国公司Schott为M3制作了镜子坯料 - 一种被称为Zerodurō的玻璃陶瓷材料的铸块块,测量超过边缘的四米以上,在三吨以上称重。在铸造和加工M3坯料到其近似形状后,Schott将镜子送到Safran Reosc,现在将其研磨并抛光在整个光学表面上的15纳米的精度。

这一动画精美地看来,光线通过灯架的新型五镜设计。光首先从创新设计的主镜(M1)中反射,39米阵列的798个六边形件,然后进入二次镜子(M2),在4米的矮人仪器中的所有ESO乐器的主镜子位于La Silla网站。 。两个镜子(M4和M5)形成自适应光学元件的一部分,并且这种独特的光学元件集合将产生令人难以置信的质量的图像。

M3是elt的一个值得注意的特征。大多数大型望远镜,包括eSO非常大的望远镜(VLT)和NASA / ESA哈勃太空望远镜,只使用两条弯曲的镜子形成图像,有一个小,平坦的三镜,有时会引入光线方便的焦点。然而,在埃尔特中,三镜也具有弯曲表面,因为三个弯曲镜的使用在更大的视野上提供更好的图像质量,而不是通过双镜设计。这种设计将使ELT以前所未有的质量形象夜空。

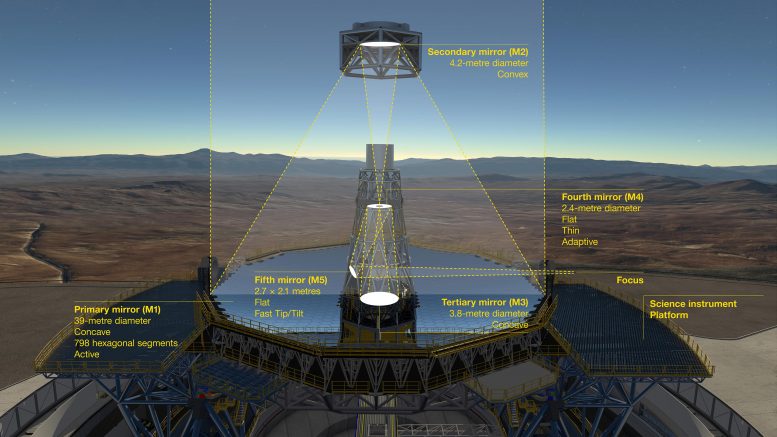

该图显示了ESO极大的望远镜(ELT)的新型5镜光学系统。在到达科学仪器之前,首先从望远镜的巨型凹陷39米分段的主镜(M1)反射光,然后再次反弹两个进一步的4米级镜,一个凸(M2)和一个凹面(M3)。最终的两个镜子(M4和M5)形成内置自适应光学系统,以允许在最终焦平面上形成极度清
晰的图像。用于铸造M2和M3镜,其电池和M1段的传感器的结合于2017年1月在ESO古典总部颁奖典礼。

elt上的五个镜子都具有不同的形状,大小和角色。主要的M1是最壮观的,一个巨大的39米凹面镜由798个六边形段组成,它将从夜空中收集光线,并将其反射到二级镜子M2。M1上方4.2米,M2将是望远镜上使用的最大二级镜子,以及有史以来最大的凸镜。它将向下反射到M3,这又将其转发到其上方的自适应平面镜(M4)。这一第四次镜子将成为有史以来最大的自适应镜子,将其形状调整一千倍,秒为纠正由大气湍流引起的扭曲。M5,扁平可倾斜镜,然后将稳定图像并将其发送到仪器。
