太阳能和燃气热水器配合互补供热水的智能控制(组图)

太阳能热水器和燃气热水器配合互补的热水供应控制中心。当太阳能热水器的水温高于设定温度（包括设定温度）时，直接进入出水点。当水温低于设定温度时，自动开启燃气热水器进行二次加热。可外接循环泵，具有热水循环、低温防冻、防抱死自保护功能，可有效避免传统热水循环器造成燃气热水器不温不火的弊端。经常启动，延长燃气热水器的使用寿命。这样，系统的优势就更加明显，如智能控制、方便、

用太阳能热水做热水有哪些优缺点？

众所周知，太阳能热水器是非常节能的热水器，因为它们使用太阳光这种免费的可再生能源。但它不仅有优点没有任何缺点。它最大的缺点是：如果连续几天阴天，或者因为气候和温度的关系，太阳不够，太阳能热水器可能无法正常工作。.

针对这样的情况，为了保证生活中热水可以正常使用，很多家庭会在安装太阳能热水器的同时再安装一个热水器，比如燃气热水器、燃气壁挂式锅炉或电热水器。这样就保证了当太阳能热水器不能使用时，还有其他热水器可以补充，保证生活中热水的使用不受影响。

但是，将两个能量热水器一起使用来提供热水是比较不方便的。因为在使用其中一台热水器供应热水时，需要手动关闭另一台热水器，操作起来会比较麻烦。特别是当两台能源热水器的开关和阀门安装位置相距较远时，往往不方便更换另一台热水器使用。

专利太阳能+快速热水器自动控制中心主要功能：智能控制两台能源热水器互补热水供应

针对上述热水供应问题，合肥恒恒暖通空调设备有限公司发明了“太阳能+快速热水器自控中心”。通过该自动控制装置，用户在使用热水时，可以根据设定水温与实际水温对比，实现太阳能热水器和快速热水器的智能切换。

当太阳能热水器出水温度达到设定温度时，系统不会开启快速热水器。但是美的太阳能热水器，如果太阳能出水口的温度没有达到设定温度，快速热水器可以通过智能设备自动开启。此时，快速热水器通过对太阳能热水器流出的水进行再加热来实现热水供应。既能有效节能，又非常方便，不需要任何人工手动操作。

从结构上看，自控中心由电动三通阀、温度传感器、温度控制器、连接铜管、管件和机壳组成。由于水温传感器直接插入水中，所以测得的温度非常准确；温控器具有大液晶显示屏，可显示设定温度、实际温度、工作模式、日期时间等，方便用户了解系统各方面的参数状态。

从功能上看，自动控制中心有手动模式和定时自动模式。手动开启时默认为手动模式。按“▲”键可升高温度，按“▼”键可降低温度。操作非常简单；定时自动模式，每天可分为四个时间段，每个时间段可设置不同的水温。只要根据实际需求设置模式，温控器就可以按照设定的时间自动开启和关闭，既节能又方便热水供应，有效提高居住舒适度，延长自动控制时间。中心的使用寿命。

（恒尔暖自动控制中心）

（自控中心喷嘴的连接方法）

在两台热水器配合热水自动控制装置的作用下，一台热水器作为普通热水器使用，另一台作为辅助热水器使用。通常，普通热水器使用太阳能热水器等非常节能的热水器，以及可以在峰谷电价加热的空气能热水器。

补充热水器在系统中并不常用，但它的作用还是很重要的。常用热水器水量不足或温度不够时，需要紧急开启加热。即热式电热水器。

（无压太阳能+燃气热水器+恒尔暖自控中心系统图）

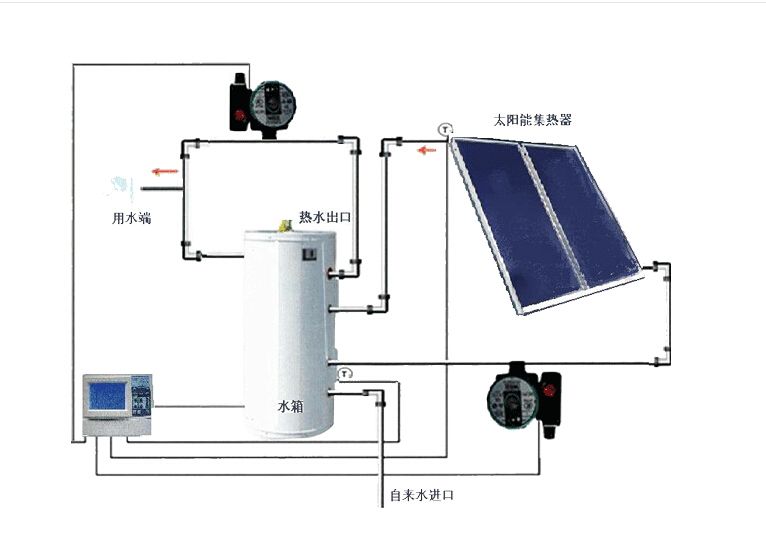

（压力式太阳能+燃气热水器+恒格暖自动控制中心系统图）

自动控制中心功能二：热水循环功能

与传统热水循环泵相比美的太阳能热水器，自控中心可以有效减少热水器的频繁启动，促进热水器使用寿命的延长。

自控中心控制器预留热水循环泵端子，可与热水循环泵连接，实现对热水循环泵的控制，实现定时恒温启动热水循环，让每个出水点都能即刻出热水。这样人们在使用热水时不会浪费冷水，减少等待时间，方便、舒适、节能。

该热水系统中的太阳能水箱或空气能水箱将成为蓄水缓冲水箱。当水箱的出水温度高于或等于设定水温时，水流不会通过辅助热水器，而是直接流向出水点。这样的操作过程可以避免辅助热水器的启动。只有当水箱的出水温度低于设定温度时，水流才会通过辅助热水器进行二次加热，最终到达出水点。市面上常见的热水循环器（泵）基本都是只要开机，热水必须流过辅助热水器才能同步开机。与本系统相比，辅助热水器的启停频率大大降低。不仅具有很大的节能意义，而且大大延长了热水器的使用寿命。

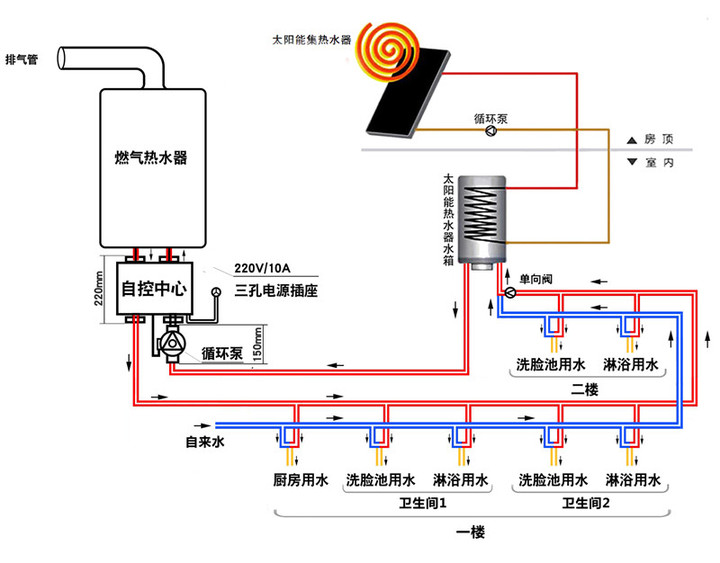

（别墅加压太阳能+燃气壁挂炉+恒格暖自动控制中心智能热水循环系统）

自动控制中心功能三：定时恒温智能控制功能

当作为热水循环器使用时，可以编程定时器开关机器，不需要热水时不让它循环，需要热水时自动开启热水循环。因此，在实现最大限度节能的同时，也有效提高了用水的舒适度，有效促进了自控中心和循环泵使用寿命的延长。

自动控制中心功能四：低温防冻功能。

在热水系统设计为热水循环系统的前提下（热水系统做成回路，自控中心配备热水循环泵），当系统水温低于5℃时℃，自控中心将自动开启低温保护功能。，三通阀和水泵将打开；当水温达到15℃时，阀门和水泵将关闭，以确保家中的热水系统不会因结冰而结冰。备注：为保证此功能正常工作，必须确保燃气或电热水器的电源和燃气已连接并能正常工作。

（恒格暖自动控制中心低温防冻功能）

自动控制中心功能五：自我保护功能

自动控制中心每天自动自我保护功能，三通阀和循环泵会自动工作40s，防止三通阀或循环泵卡死，实现保护系统本身。

自动控制中心获得国家专利认证

自控中心已获得中华人民共和国国家知识产权局颁发的实用新型专利证书。

这种太阳能+快速热水器自控中心的发明，可以更大程度上满足用户在热水使用方面的需求。在让用户享受免费太阳能热水的同时，还可以在水温不够时智能切换到二次加热。，并具有热水循环、低温防冻、一级防抱死等自我保护功能。可实现智能定时和恒温控制，大大延长快速热水器的使用寿命。从各个方面来说，这是一个非常好的发明。
