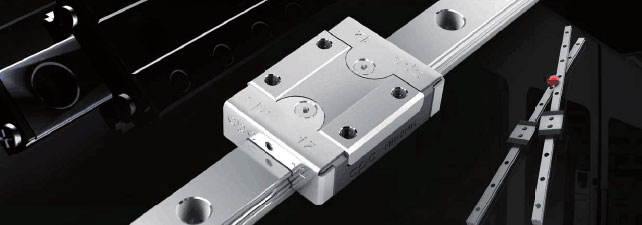

CPC微型滚珠线性滑轨：高速自动化时代的精密运动解决方案

一、微型线性运动领域的技术挑战与行业需求

随着工业自动化向高速化、精密化、集成化方向深度演进，微型线性运动组件正面临前所未有的技术考验。在半导体制造、精密电子组装、医疗器械、光学检测等应用场景中，设备运行速度突破传统极限，运动部件需要在极小空间内承受高频往复冲击;同时，洁净室环境对润滑物质的挥发性有严格限制，复杂工况中粉尘、切削液等异物侵入风险加剧。这些因素共同构成了微型导轨系统在可靠性、维护周期和使用寿命方面的多重瓶颈。

行业痛点集中体现在三个维度：其一，高速运转时钢珠流转对滑块端盖产生的连续冲击，普通结构在长期运行后易出现端盖松动甚至脱落;其二，微型滑轨内部空间受限，传统润滑方式难以形成持续有效的油膜保护，导致保养频率高于标准尺寸产品;其三，底部及端面的密封不足使异物直接进入滚道，造成钢珠磨损加剧和精度快速衰减。这些问题在3C电子、半导体设备等对连续生产时间要求极高的行业中，直接影响整机的稼动率和产品良率。

二、哥德式接触结构与分级密封防护体系

针对微型导轨的结构性挑战，CPC采用哥德式45度四方向等负荷设计，通过二列式滚珠循环实现载荷的均衡分配。这种接触角设计使钢珠与滚道形成四点接触，相比传统两点接触结构，接触面积扩大约30%，在同等尺寸下可承受更高径向负荷与扭矩。配合大尺寸钢珠设计，该结构在高速运行时能够有效分散冲击应力,降低局部应力集中导致的疲劳失效风险。

滑座端盖采用塑料件倒扣强化机构，将端盖与滑座钢体形成机械锁合，而非单纯依赖胶接或卡扣。这一设计在皮带驱动或快速移载等高加速度工况下，能够承受250-300m/s²的瞬时加速度冲击，确保端盖在极限运行条件下不发生位移。全密式塑料回流道系统进一步降低钢珠进入回流通道时的碰撞噪音，实测噪音值较开放式回流道降低15-20分贝，对洁净室环境和精密测量设备的干扰减少。

三、差异化密封方案与长效润滑技术路径

CPC针对不同应用环境开发出分级密封防护体系。SS系列通过端面密封片构成基础密闭空间，适用于标准工业环境;ZZ系列在滑座两端设置开放式储油止回结构，储油块可容纳润滑油并通过补油孔将油脂持续带入滚道面，使润滑周期延长至常规产品的2-3倍。

对于底部异物侵入风险较高的场景，SU/ZU系列配备一体成型底面间隙密封片，密封间隙控制在0.1mm以内，这一精度既能有效阻隔直径0.3mm以上的颗粒物，又不会因摩擦增加运行阻力。ZU系列的底面密封片额外具备防溢油功能，防止润滑剂从下方流失，保证滚道面始终处于有效润滑状态。

针对极高速应用场景，EE/EZ/EU/UZ系列采用全罩式不锈钢加强片，通过不锈钢螺丝将加强片锁固在滑座外侧，形成刚性包覆结构。该设计使滑座整体刚性提升约40%,支持极限运行速度达60m/s(无预压型)，常规型号也可达到5m/s的稳定运行速度。不锈钢加强片的刮刀边缘设计兼具刮除轨道表面大颗粒异物的功能，相当于在运动过程中实现自清洁效果。

SUE/ZUE系列则整合了底面密封片与侧面不锈钢加强片的双重防护，构成微型滑轨领域较为完整的防护方案，适用于金属加工、陶瓷研磨等硬质颗粒物集中的恶劣工况。

四、材料选择与精度管理体系

全系列滑轨、滑座钢体和钢珠均采用淬透热处理不锈钢材质，硬度达到HRC58-62，耐腐蚀性能满足盐雾测试240小时标准。这一材料选择使产品在化工、食品等潮湿或腐蚀性环境中仍能保持长期精度稳定性。

精度等级划分为P(精密级)、H(高级)、N(普通级)三档，对应不同的轨道平行度、高度差和滑座行走平行度公差。精密级产品的滑座行走平行度可控制在3μm以内,满足半导体设备和精密测量仪器的定位精度要求。预压等级提供V0(无预压)、VS(微预压)、V1(轻预压)三种选择，用户可根据刚性需求与运行阻力的平衡进行配置。

工作温度范围覆盖-40℃至+80℃,短时间可耐受+100℃,配合GC润滑剂可适应洁净室的挥发性控制要求。对于垂直轴(Z轴)安装场景,建议选配MS不锈钢金属挡边，防止滑座因重力或振动导致的意外脱离。

五、行业应用趋势与技术选型建议

微型线性滑轨的应用正从单一的直线传动向多轴联动、高速移载、模块化集成方向发展。在3C电子组装线中,高速皮带驱动的取放机构要求滑轨在短行程内完成高频往复运动,此时需要选择EE系列等高刚性方案并配合轻预压设置。半导体晶圆传输设备对洁净度和振动控制有严格要求,应采用ZZ系列的长效润滑方案搭配GC润滑剂,同时选用P级精度产品。

对于行程小于滑座长度2倍或大于15倍的特殊应用,滚珠循环频率异常导致局部磨损加剧,需要缩短润滑周期或增加储油块容量。客制化选项如滑轨拼接(代号J)可实现超长行程的连续运动,指定润滑剂(代号G)则适应不同工况的化学兼容性要求。

安装精度直接影响产品寿命,安装面表面粗糙度需达到Ra1.6,平行度、平面度等几何精度偏差需控制在计算值范围内,超差将使接触应力分布不均,寿命可能缩短50%以上。建议在设计阶段即根据负荷计算选择合适的滑座数量和预压等级,避免过载或刚性不足导致的早期失效。

六、从组件供应到系统集成的价值延伸

随着自动化设备向模块化、标准化方向发展,微型线性滑轨的角色正从单一组件转变为运动系统的基础单元。CPC通过提供滑轨拼接、特殊直度加工、指定润滑剂预填充等客制化服务,支持设备厂商在设计阶段即完成运动系统的精密匹配。这种从标准件供应到应用工程支持的转变,缩短了设备开发周期,降低了因选型不当导致的重复调试成本。

对于设备制造商而言,建议在产品设计初期即进行负荷计算和寿命评估,结合实际工况的速度曲线、加速度峰值、环境温湿度等参数,选择匹配的密封方案和润滑策略。对于批量应用,可通过指定订购代号实现配置标准化,确保不同批次产品的一致性。维护层面,建议建立润滑周期台账,根据实际运行时间和环境条件动态调整保养频率,避免过度润滑导致的油脂溢出或润滑不足引发的异常磨损。

微型线性运动技术的进步,本质上是在空间约束、速度需求、可靠性要求之间寻找平衡点。通过材料科学、结构设计、密封技术的系统性创新,配合精密制造工艺的持续改进,微型滚珠线性滑轨正在突破传统尺寸与性能的对立关系,为好的装备轻量化、高速化提供更坚实的技术支撑。
