等离子刻蚀技术演进：从RIE到ICP的工艺突破与应用拓展

一、半导体制造挑战：微纳加工精度与效率平衡

在半导体制造领域，刻蚀工艺始终面临着双重挑战：既要在微观尺度实现极其复杂的图案创建，又要保证批量生产的效率与一致性。随着芯片制程节点不断缩小，从28纳米向7纳米甚至更先进工艺演进，传统湿法刻蚀已无法满足高深宽比结构、高选择比以及低损伤要求。等离子体干法刻蚀技术凭借其物理轰击与化学反应相结合的机制，成为现代半导体工艺中不可替代的技术。

业内普遍关注的问题在于：如何在保证刻蚀精度的同时，兼顾不同材料体系的工艺适配性?如何针对MEMS器件、功率器件、化合物半导体等多样化应用场景，提供灵活可靠的刻蚀解决方案?这些问题的解决，需要对等离子体物理机制、设备工程化能力以及工艺参数窗口有深入理解。

二、技术原理解读：RIE与ICP两种刻蚀模式的本质差异

(一)反应离子刻蚀(RIE)技术特征

反应离子刻蚀技术通过射频电源在真空腔体内激发工艺气体形成等离子体，利用电场加速的离子对硅片表面进行定向轰击。这种技术的关键在于离子能量与化学反应的协同作用：物理轰击提供方向性，化学反应提供选择性。

方瑞G800(RIE)双腔反应离子刻蚀机、方瑞G200(RIE)单腔反应离子刻蚀机以及方瑞200(RIE)等设备，均基于这一原理实现对硅、磷等半导体材料的精细加工。双腔设计的优势在于可以实现不同工艺气氛的隔离，避免交叉污染，适合需要频繁切换工艺配方的研发与小批量生产场景。

(二)电感耦合等离子体(ICP)技术优势

相比RIE技术，电感耦合等离子体刻蚀引入单独的射频感应线圈，将等离子体密度与离子能量解耦控制。这一技术突破带来三方面改善：

等离子体密度提升：感应耦合模式可产生更高密度的等离子体，刻蚀速率显著提高，特别适合需要高速率的深槽刻蚀应用。

能量单独调控：偏压电源与感应电源分离，可以在保持高刻蚀速率的同时降低离子轰击能量，减少对硅片的物理损伤。

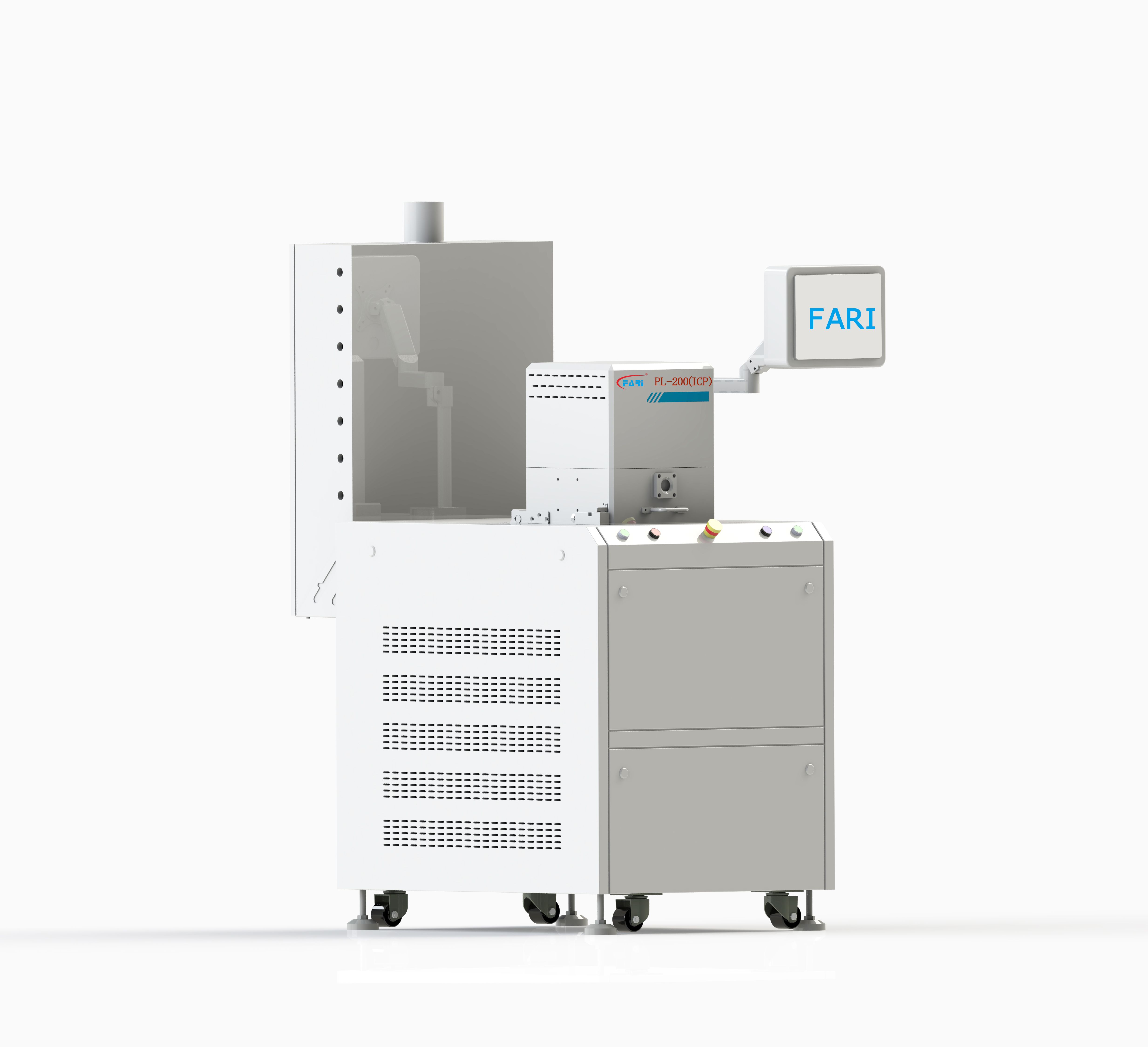

材料适应性扩展：FR-G800(ICP)电感耦合等离子刻蚀机、方瑞G200(ICP)以及PE-200(ICP)等设备在二氧化硅、应变硅、碳化硅、多晶硅栅结构、III-V族化合物等半导体材料刻蚀中展现出良好的工艺适配性，同时可处理金属导线、金属焊垫等金属材料。

三、应用场景分析：从电子通信到MEMS的技术覆盖

(一)电子与通信技术领域的工艺需求

在集成电路制造中，刻蚀工艺涉及多个关键步骤：硅栅刻蚀需要高选择比避免损伤栅氧化层，金属互连刻蚀要求侧壁垂直度与残留物控制，介质层刻蚀则强调表面平整度。ICP技术在这些应用中的价值体现在：对多晶硅栅结构的刻蚀能力，对金属导线、金属焊垫的低损伤加工，以及对不同介质材料的工艺兼容性。

化合物半导体器件制造(如砷化镓、氮化镓功率器件)对刻蚀工艺提出更高要求：材料本身的化学活性差异、异质结构的选择比控制、表面态对器件性能的影响，都需要设备提供更宽的工艺参数窗口。

(二)MEMS与机械工程应用的特殊挑战

微机电系统(MEMS)制造中的硅材料深槽刻蚀是典型的高难度工艺：深宽比可达20:1甚至更高，侧壁粗糙度直接影响机械性能，刻蚀均匀性关系到器件一致性。ICP技术通过高密度等离子体实现快速刻蚀，同时通过低偏压控制减少侧壁损伤，在MEMS表面工艺中的浅硅刻蚀同样能够保证图形保真度。

(三)新兴领域的潜在价值

在纳米技术领域，刻蚀设备可用于纳米结构的自下而上制造;在生物技术方面，可加工生物芯片的微流控通道;在光学技术中，可制备光栅、波导等微纳光学元件。这些应用虽处于探索阶段，但对设备的工艺灵活性和参数可控性提出了明确需求。

四、设备选型逻辑：单腔与双腔配置的适用场景

双腔设备如方瑞G800(RIE)与方瑞G800(ICP)的设计理念在于提高设备利用率与工艺隔离能力。两个单独腔体可分别配置不同的工艺气体与参数设置，适合需要频繁切换不同材料或不同工艺步骤的应用场景，同时避免了单腔设备因工艺切换导致的腔体清洗与调试时间。

单腔设备如方瑞G200(RIE)、方瑞G200(ICP)及PE-200系列则在工艺稳定性与成本控制方面具有优势，适合工艺相对固定的批量生产或特定材料体系加工。

五、行业趋势观察：刻蚀技术的三个演进方向

工艺集成化：随着先进封装技术(如Chiplet、3D堆叠)的发展，刻蚀工艺需要与沉积、光刻等工序更紧密衔接，设备需具备更好的接口兼容性。

参数数字化：工艺参数的实时监控与闭环控制成为趋势，通过光学发射谱、质谱等在线检测手段，实现刻蚀终点判断与均匀性补偿。

材料多样化：除传统硅基材料外，氧化镓、金刚石等新型半导体材料的刻蚀工艺开发，对设备的气体化学与等离子体调控能力提出新要求。

六、对行业用户的实践建议

设备选型时应综合考虑工艺需求、产能规划与技术路线。对于研发机构与试验线，双腔设备的工艺灵活性价值更高;对于特定产品的量产线，单腔设备的稳定性与经济性更具优势。ICP技术在高深宽比、多材料体系应用中展现的性能优势，值得需要工艺突破的用户关注。

工艺开发层面，建议建立系统的参数矩阵优化方法，重点关注射频功率、气体流量比、腔室压力与温度的交互影响，通过实验设计方法快速定位工艺窗口。同时，设备维护保养的规范性直接影响长期工艺稳定性，应建立预防性维护体系。

半导体制造的持续进步离不开刻蚀等工艺的技术创新。通过对等离子体物理机制的深入理解，结合工程化设备能力的不断提升，可以更好地应对微纳制造领域的挑战，推动电子信息产业向更高水平发展。
