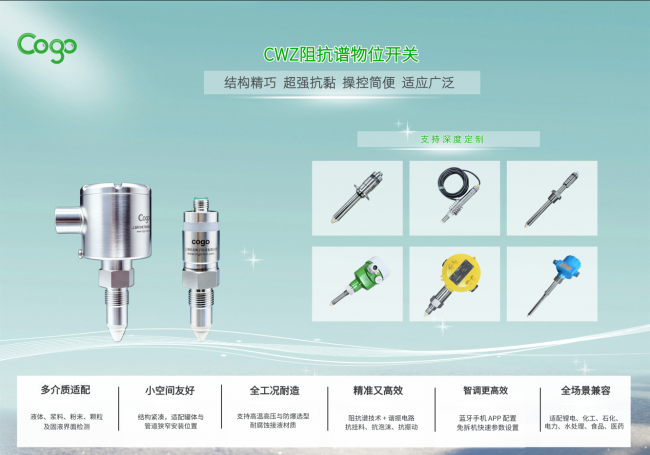

CWZ 阻抗谱物位开关 | 抗干扰 不误报 支持深度定制

在石油、化工、新能源、水处理等工业场景中，狭小安装空间、物料挂料粘附、泡沫与设备振动，都是点位物位检测的常见难题。CWZ 系列阻抗谱物位开关依托紧凑结构与谐振扫描检测机制，适配复杂介质与苛刻现场条件，为容器、管道点位监测提供稳定可靠的解决方案。

工作原理

CWZ 系列阻抗谱物位开关的传感电极与周边介质形成虚拟电容器，介质依托自身介电常数决定电容数值;虚拟电容器与传感器内置线圈共同构成谐振电路。设备采集谐振频率的变化，结合可编程触发阈值，输出对应的开关信号，以此判断点位物料是否到达检测位置。

该检测原理能够降低介质流动、气泡泡沫、罐体振动、探头挂料粘附带来的干扰，可对液体、浆料、粘稠物料、粉末、颗粒以及固‑液界面开展物位检测。

产品技术特点

1. 降低挂料干扰影响：面对探头表面粘性物料附着，设备依托高频频率扫描识别介质，减少挂料引发的信号异常，改善现场误触发情况。

2. 介质兼容性广：受介质介电常数波动影响较小，液体、膏料、粘稠介质、粉体颗粒均可适配。

3. 紧凑小巧结构：探头体积小巧，不占用设备内部空间，适配安装工位受限的罐体、管道。

4. 蓝牙便捷调试：支持手机蓝牙 APP 无线调试，无需拆机，狭小现场也可便捷完成参数设置，降低运维工作量。

5. 多工况适配：可搭配不同配件适配多样现场安装条件;CWZ1070 防爆款持有防爆相关认证，可应用于易燃易爆工况。

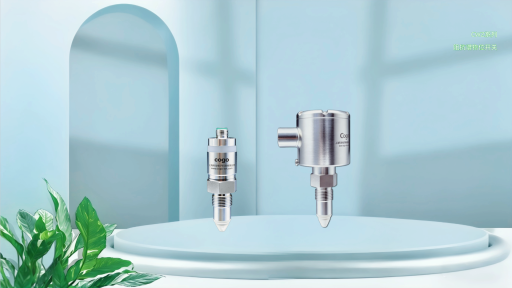

参考参数(CWZ1070 防爆款)

• 工作电源：18‑30VDC • 调节方式：蓝牙 • 信号输出：PNP/NPN(支持定制) • 接液材质：SUS316L+PEEK(支持定制) • 插入深度：35mm/80mm/150mm/250mm(支持定制) • 工作压力：‑0.1MPa~4.0MPa(支持定制) • 工作温度：‑20~200℃(支持定制) • 防护等级：IP67 • 防爆等级：Ex db IIC T6 Gb/Ex tb IIIC T80℃ Db

应用领域

CWZ 系列阻抗谱物位开关适用于容器、管道内点位物位检测，可实现管道空满监测、锂电池浆液液位监测、油水界面识别、管道防溢流、漏水保护等功能，覆盖多行业场景：

• 电厂：燃料仓、蓄水池、废气净化罐仓泵、灰库、油箱等 • 化工 / 石化：蒸馏塔、反应罐、氨水罐、有毒液体罐、输油管道、液化气罐、料仓、分离器等 • 水处理：蓄水池、污水池、沉淀池、消化塔、输气管道、深井、饮用水管线 • 水泥冶金：水泥仓、煤粉仓、氧化铝粉仓、电解液缓冲罐 • 油田造纸：原油 / 成品油储罐、三相分离器、污泥罐、储料塔、干燥鼓 • 其他：新能源、食品、制药、环保等行业罐体与管道点位监测

深度定制支持

针对不同项目的工况差异，CWZ 系列阻抗谱物位开关提供深度定制服务，插入深度、接液材质、过程连接规格、温压参数、信号输出形式均可按需定制，匹配项目特殊工况需求。

温馨提示：产品实际运行效果受现场工况、介质、安装条件影响，性能参数、防爆资质以产品出厂证书为准。
