热水器系统的管路布置与敷设的基本原则是什么?

时间:2022-05-03 18:00:34来源:网络整理

摘要:简要分析热水器系统的管道布置和铺设及其安装过程。

关键词:热水供暖系统;管理布局;铺设;安装过程

1热水供暖系统管道布置及铺设

室内供热管道布置和敷设的基本原则是力求系统结构简单、管道短、各支回路热负荷均衡、阻力容易平衡、运行调整和维护管理容易。

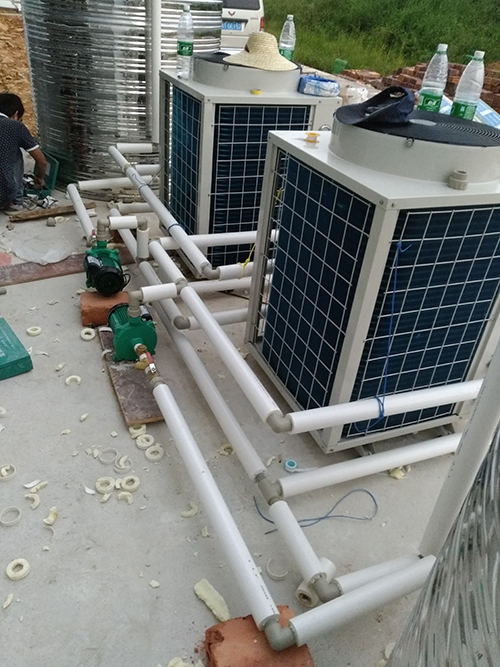

地面低温热水辐射采暖不需要算地面热负荷吗_地热水采暖_低温热水地板辐射采暖技术交底

1.1个入口的位置

热源管道与供热系统的连接点和必要的设备、仪表和控制装置的安装点称为入口。进水口应根据锅炉房的位置和室外管道的走向确定,同时还要考虑内部系统回路的划分,最好在建筑物热负荷较大的位置。是对称分布的。入口一般设在入口沟内或地下室,大入口设在大楼底层的专用房间内。管道穿过地基、墙壁或楼梯时,应预留规范规定尺寸的孔。进、回水总管应安装温度计、压力表和去污装置,必要时安装热量计。

1.2回路分割及主管布置

为了合理分配热量,便于运行控制、调整和维护,整个供热系统应根据实际需要分成若干​​个支回路,形成若干个相对独立的小系统。在分配时,尽量使各并联支路的电阻易于平衡,简单经济,即在选择相同程序或不同程序系统时,优先选用相同的程序系统。在考虑回路是同路还是异路系统时,需要注意主管水流方向是相同还是相反。为了缩短主管的长度,也可以将主管沿建筑物的轴向布置在中间,形成多支管系统。如果南北房间冷热不均,在有条件的情况下,应将南北房间分别设置回路,以便在运行时根据不同方向调节供热。

地热水采暖_地面低温热水辐射采暖不需要算地面热负荷吗_低温热水地板辐射采暖技术交底

1.3管道布局及铺设要求

(1)采暖管道的敷设方式有明装和暗装两种。一般民用建筑和工业厂房宜明装,对装修要求较高的建筑宜采用暗装。与随着人们生活水平的提高,暗装将越来越流行。

(2)当水平主管布置在天花板下方时,管道规定坡度应为0.002~0.003。环梁与窗顶之间应有足够的距离;设置给水总管末端的集气罐。如果不能满足此要求,则应将放气管连接到附近有排水设施的房间或地方,以便于排气。

(3)为避免形成气锁,水平主管上不应有局部向上突起。如果海拔变化,应在水平前的最高点安装排气阀主管下降。

低温热水地板辐射采暖技术交底_地面低温热水辐射采暖不需要算地面热负荷吗_地热水采暖

p>

(4)回水总管铺设地面过门时,应考虑排气和排水。一般民用建筑多采用400mm×400mm的跨门沟,一段门后回水管采用上下行走的方式,在立管后一直低着头行走,避免通过门后立管转弯处积气。

(5)立管应尽量布置在外墙拐角处或沿两窗之间的墙体中心线。立管,方便维修。双管系统的供水立管应面向散热器的右侧,当立管与散热器支管相交时,应通过钢锭弯管将立管闷煮或绕过。

(6)管道穿过隔墙和楼板时,应预留孔洞并安装套管。当管道必须穿过防火墙时,应采取固定和防火措施。

地热水采暖_地面低温热水辐射采暖不需要算地面热负荷吗_低温热水地板辐射采暖技术交底

(7)为了排除散热器上部积存的空气,排掉散热器下部的水,散热器的供、回水支管应按规定敷设。水流方向坡度。散热器与立管连接。支管坡度不小于0.01。

(8)采暖管材质多为焊接钢管和无缝钢管,有螺纹连接、焊接和法兰连接,施工时需进行防腐处理。低温热水系统及散热器连接支管也有聚丁烯管(PB)、聚丙烯管(PP)、聚乙烯管(PE-X)和复合管,连接方式有熔焊、挤压连接等。小型系统也采用铜管,一般都是钎焊连接。

2 热水采暖系统管道设备的安装过程

2.1安装前的准备工作

(1)熟悉施工图及大图,绘制安装及加工草图;

(2)复核检查墙体、柱子上的预埋件,支、吊、托架的形式、规格、间距、标高、坡度是否符合设计要求地热水采暖地热水采暖,是否影响阀门零件、仪表、管件的安装与拆卸;

(3)准备设备(电动穿线器或铰刀、切管设备或刀具、电焊机、氧气和乙炔气瓶、冲击钻、管扳手、管道压力和外壳、钢锯、试压泵、钢丝坠、钢卷尺、水平仪、钢丝刷等)、主辅材料;
