新的“ Metalens”无需移动即可转移焦点-可以为无人机,手机或夜视镜启用微型变焦镜头

时间:2022-04-28 12:58:03来源:

麻省理工学院制造的新型金属元件可移动焦点,而不会倾斜,移动或以其他方式移动。该设计可以为无人机,手机或夜视镜启用微型变焦镜头。

抛光玻璃一直是成像系统的中心。它们的精确曲率使镜头能够聚焦光线并产生清晰的图像,无论所观察的物体是单个单元格,一本书的书页还是距离遥远的星系。

改变焦点以在所有这些比例下清晰可见通常需要通过倾斜,滑动或以其他方式移动镜头来物理移动镜头,通常需要借助大量显微镜和望远镜所需要的机械部件。

现在,麻省理工学院的工程师已经制造出一种可调谐的“金属元件”,该金属元件可以聚焦在多个深度的物体上,而无需改变其物理位置或形状。透镜不是由固体玻璃制成,而是由透明的“相变”材料制成,该材料在加热后可以重新排列其原子结构,从而改变材料与光相互作用的方式。

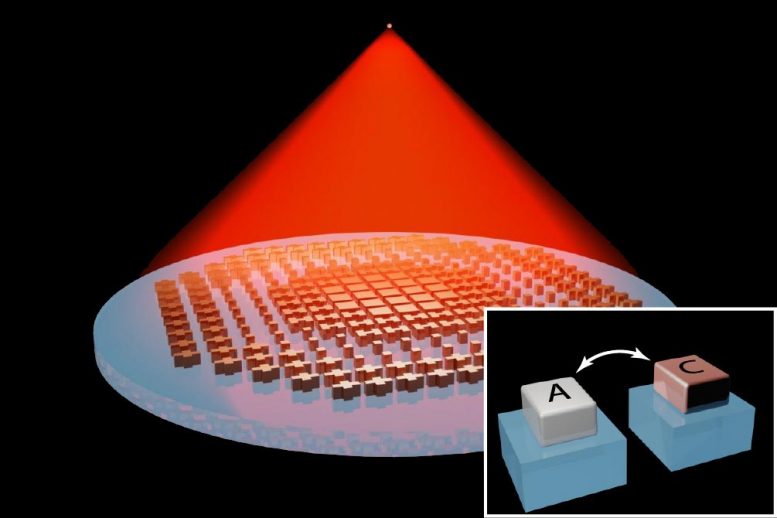

研究人员用微小的,精确图案化的结构蚀刻材料的表面,这些结构作为“元表面”一起工作,以独特的方式折射或反射光。随着材料属性的变化,超颖表面的光学功能也会随之变化。在这种情况下,当材料处于室温时,超颖表面会聚光,以在一定距离之外生成清晰的物体图像。材料加热后,其原子结构发生变化,作为响应,超颖表面将光重定向到更远的物体上。

这样,新的有源“金属件”可以调整其焦点,而无需笨重的机械元件。当前在红外波段内成像的新颖设计可以启用更灵活的光学设备,例如无人机的微型加热镜,手机的超紧凑型热像仪以及低调的夜视镜。

麻省理工学院材料研究实验室的研究人员田谷说:“我们的结果表明,没有移动部件的超薄可调透镜可以对位于不同深度的重叠物体实现无像差成像,可与传统的笨重的光学系统相媲美。”

顾和他的同事们今天在《自然通讯》杂志上发表了他们的研究结果。他的合著者包括麻省理工学院的胡觉军,Mikhail Shalaginov,张一飞,杨凡,苏Peter,卡洛斯·里奥斯,杜庆阳和阿努拉达·阿加瓦尔。麻省理工学院林肯实验室的弗拉基米尔·利伯曼(Vladimir Liberman),周杰夫(Jeffrey Chou)和克里斯托弗·罗伯茨(Christopher Roberts);麻省洛厄尔大学,中佛罗里达大学和洛克希德·马丁公司的合作者。

重大调整

新镜头由相变材料制成,该团队通过调整可擦写CD和DVD中常用的材料来制造。它被称为GST,它包含锗,锑和碲,其内部结构在被激光脉冲加热时会发生变化。这使材料可以在透明状态和不透明状态之间切换,这种机制使CD中存储的数据能够被写入,擦除和重写。

今年早些时候,研究人员报告称,在GST中添加了另一种元素硒来制造新的相变材料:GSST。当他们加热新材料时,其原子结构从无定形,无序的原子缠结转变为更有序的晶体结构。这种相移还改变了红外光穿过材料的方式,影响了折射能力,但对透明度的影响却很小。

该团队想知道,是否可以调整GSST的开关功能以根据其相位将光线引导和聚焦在特定点上。这样,该材料就可以用作主动透镜,而无需机械部件来转移其焦点。

Shalaginov说:“通常,在制造光学设备时,要在制造后调整其特性非常困难。”“这就是为什么拥有这种平台对于光学工程师来说就像是一个圣杯,从而使(金属元素)可以有效地在大范围内切换焦点。”

在热座位上

在传统的透镜中,玻璃是精确弯曲的,因此入射光束会以各种角度折射离开透镜,并会聚在相距一定距离的点上,这就是透镜的焦距。然后,透镜可以在该特定距离处产生任何物体的清晰图像。要对不同深度的物体成像,必须物理移动镜头。

研究人员不希望依靠材料的固定曲率来引导光,而是希望通过改变焦距随材料相位变化的方式来修改基于GSST的金属元素。

在他们的新研究中,他们制造了一个1微米厚的GSST层,并通过将GSST层蚀刻成各种形状的微观结构(以不同的方式折射光)来创建“元表面”。

Gu说:“建立超表面的复杂过程非常复杂,需要在不同的功能之间进行切换,并且需要对使用哪种形状和图案进行明智的设计。”“通过了解材料的行为,我们可以设计一种特定的图案,该图案将集中在非晶态的一个点上,并转变为结晶相的另一个点。”

他们通过将新金属粉放在舞台上并用调谐到红外光带的激光束照射来测试新金属粉。在镜头前方一定距离处,他们放置了透明物体,该物体由水平和垂直条的双面图案(称为分辨率表)组成,通常用于测试光学系统。

透镜在其初始的非晶状态下产生了第一图案的清晰图像。然后,研究小组加热了镜片,将材料转变为结晶相。过渡之后,在移除加热源的情况下,镜头产生了同样清晰的图像,这次是第二组更远的条纹。

Shalaginov说:“我们演示了在两个不同深度的成像,没有任何机械运动。”

实验表明,金属元素可以在没有任何机械运动的情况下主动改变焦点。研究人员说,可能会用集成的微型加热器制造金属元件,从而以短毫秒的脉冲快速加热材料。通过改变加热条件,它们还可以调谐到其他材料的中间状态,从而实现连续的焦点调节。

Shalaginov说:“这就像煮牛排一样-从生牛排开始,可以做得很好,或者可以做中等稀有,以及介于两者之间的其他任何东西。”“将来,这个独特的平台将使我们能够任意控制金属透镜的焦距。”

参考:Mikhail Y. Shalaginov,Sensong An,Zhang Yifei,Fan Yang,Peter Su,Vladimir Liberman,Jeffrey B. Chou,Christopher M. Roberts,Myungkoo Kang,Carlos Rios,庆阳“由衍射限制的性能的可重构全介电金属元”杜,克莱顿·福勒,阿努拉达·阿加瓦尔,凯瑟琳·理查森,克拉拉·里维罗·巴莱恩,张华亮,胡觉军和顾天,2021年2月22日,自然通讯。DOI:
10.1038 / s41467-021-21440-9
