单相压缩机接线图
不同厂家的压缩机端子朝向不同，但每个端子旁边都标有字母；对于单相压缩机，C代表公共端，R代表主绕组端，S代表辅助绕组端。各绕组的接线必须如图所示，否则压缩机将无法正常工作甚至烧坏。单相压缩机端子识别及压缩机原理接线图如下图所示。
空调压缩机接线方法方法一：
接线方法：（C公共端）接电源火线（L），（R运行绕组）接电容再接电源零线（N），（S启动绕组）接另一端电容器的末端。
如果发现压缩机端子上没有符号，可以用万用表（Rx1欧姆）测量电阻：分别测量三个端子的电阻，如果在两个端子处测量最大电阻值，则未测端为公共端（C），（运行绕组电阻+启动绕组电阻=最大测量电阻值）。公共端（C）确定后，可利用公共端（C）分别测量运行绕组电阻和启动绕组电阻。（基本判断端子：（CR）运行绕组电阻小于（CS）启动绕组电阻）。
如日立（H833压缩机）此规格，运行绕组电阻大于启动绕组。对于其他压缩机，运行绕组的电阻比启动绕组的电阻小。绕组电阻测量方法：
①C端与R端之间的电阻为主线圈绕组；
②C端与S端之间的电阻为次级线圈绕组；
③将实测绕组与规格值比较，误差0.1欧为合格。
方法二：

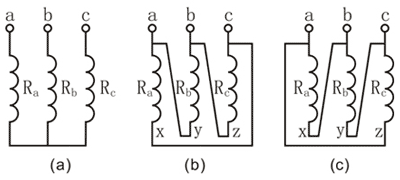

如果是单相的话就是220伏压缩机端子接法，可以用万用表测量三端电阻。若三个端子分别为A、B、C，则有AC+BC=AB，则C接电源线，阻值小的AC、BC接电源和电容，阻值大的接电源电阻连接到电容器的另一端！也可以直接从压缩相线柱旁边的标记处接，C（公共端）接火线，R（RUN运行端）接零线和电容。S（STAR起始端）接电容的另一端！380V直接连接。如果反相，任意两根线都可以互换！
方法三：
公共端和运行端的电阻最小，公共端和启动端的电阻较大，运行端到启动端的电阻等于以上两个电阻之和，电容接在运行端和启动端之间，公共端和运行端接电源，火线和零线可以任意接。
C=Commonality压缩机端子接法，即公共端。
S=Startup，即启动端。
M=Move（R=Run），即跑动端。
C 是公共端接电源零。
S 是启动终端电容。
M是运行终端的电源火。C 连接到中性线，不通过电容器。
R和S分别连接到电容器的两端。拿起你想要的任何东西。
如果压缩机无法启动，只需更换 R 和 S。
