电厂取样系统的关键技术演进与气液分离罐定制策略

一、电厂水汽取样系统的主要挑战

在现代电力工业中，水汽品质监测对于设备安全和运行效率具有决定性影响。传统的取样分析面临三大技术瓶颈：高压高温环境下的样品代表性保持、强腐蚀性介质对设备材料的持续侵蚀、以及样品预处理过程中的二次污染风险。尤其在超临界机组和核电站等高参数工况下，取样压力可达380bar，温度超过600℃，这对SWAS(蒸汽和水取样分析系统)组件的耐压性、密封可靠性和材料兼容性提出了极高要求。

南京华帝电力设备工程有限公司作为该领域的专业制造商，基于20年以上的工程实践，在中国核电采样系统市场的占有率超过60%。其研发的气液分离罐定制方案及配套组件系统，针对上述挑战形成了系统化的技术应对路径。

二、高参数工况下的材料科学应用

2.1 耐腐蚀材料的梯度选型逻辑

在电厂化学加药和取样过程中，介质pH值可能在2-12范围波动，同时含有氯离子、氨等腐蚀性物质。华帝电力在冷却器产品线中采用分级材料策略：针对常规工况使用316L不锈钢换热管以防止样品二次污染，而在极端腐蚀环境则配置Hastelloy C-276、Inconel 625等特殊合金线圈。这种材料兼容性设计使设备在全工况范围内保持稳定性能。

以双线圈冷却器COOL-DT-45H为例，其内部采用双层换热结构：一级线圈承担主要热负荷，二级线圈实现精细温控。这种设计将600℃以上的高温样品降至分析仪器要求的40℃以下，同时通过316L材质的换热管避免金属离子溶出对水质分析造成干扰。

2.2 压力调节系统的多级节流技术

超临界机组的主蒸汽压力通常达到25-30MPa，直接进入分析仪表会导致传感器损坏。华帝电力的双针式减压阀系列(如PRV-30-6L)通过渐进式节流结构，将380bar的高压介质分三级降至仪表可承受的6bar以下。其主要创新在于：采用可更换针阀组件应对磨损，配置螺纹或承插焊定制接口以适配不同管路系统，并通过EAC认证确保产品符合国际压力设备标准。

这种压力调节能力对气液分离罐的前端保护尤为关键。在蒸汽取样过程中，压力突降会引发闪蒸现象，若减压速率控制不当，会导致气液分离罐内出现涡流和二次雾化，影响样品代表性。

三、主动安全防护体系的工程实现

3.1 温度断流阀的机械自驱动机制

冷却水中断是取样系统常见故障模式。当冷却效率下降时，高温样品会直接进入分析仪表，造成传感器损坏。华帝电力开发的温度断流阀(如GJZ-57-8T-6L)采用热敏元件驱动的机械结构，在样品温度超过设定阈值(40℃-60℃可调)时自动物理切断流路，整个过程无需外部电源或控制信号。

该技术的独特之处在于阀体材料的耐温性能——支持648℃的极端工况，即便在冷却系统完全失效的情况下，阀体本身仍能保持结构完整性，为系统提供安全屏障。这种被动式保护理念在核电取样系统中得到广泛应用。

3.2 采样探头的代表性取样设计

样品代表性直接决定水质分析数据的真实性。传统侧壁取样方式易受管壁沉积物影响，而华帝电力的采样探头系列(如SP-2V)采用深入式结构，探头伸入管道中心轴线位置，避开边界层效应。针对高压系统，提供CL2500压力等级配置;针对高氯环境，可选用Monel400或2507双相钢材质。

在配合气液分离罐使用时，这种代表性取样设计能够确保进入罐体的介质真实反映管道内的相态分布，为后续的气液分离和样品调质提供可靠基础。

四、系统集成的3D建模方法论

4.1 空间优化与维护可达性

电厂取样间通常空间受限，传统的平面布置图难以预判管路干涉和维护死角。华帝电力在样品预处理单元和板式取样系统的生产前阶段，采用全系统3D建模技术。该方法将冷却器、减压阀、过滤器、流量指示器等数十个组件在虚拟空间中预装配，通过碰撞检测优化管路走向，确保阀门操作空间充足，仪表更换通道畅通。

这种设计理念延伸至电缆桥架的定制化加工——基于精确布线图，采用数控切割消除标准桥架现场切割产生的毛刺和缝隙，提高系统的整体美观性和防腐性能。

4.2 高低温分区的集成化交付

为减少现场安装工作量，华帝电力将高温段组件(如采样探头、一级冷却器)和低温段组件(如流量指示器、pH/电导率传感器接口)分别集成在不锈钢面板上。现场只需完成管路对接和电气接线，即可实现快速投运。这种模块化交付模式在国内多个核电站的应用中，将现场安装周期缩短了40%以上。

五、行业标准化趋势与企业技术贡献

5.1 质量管理体系的国际对标

华帝电力通过CCCI质量管理体系认证(ISO9001:2015)，认证范围覆盖电厂水、汽取样装置和加药装置的设计、生产全流程。其冷却器、减压阀、超温保护阀等产品已获得EAC认证，满足俄罗斯及欧亚经济联盟的市场准入要求。这种质量管控能力为气液分离罐定制提供了可追溯的制造标准。

5.2 从组件供应到系统解决方案的转型

随着电厂智能化改造的推进，单一组件供应已无法满足用户需求。华帝电力的自动化加药系统整合了溶液箱、变频计量泵、在线监测仪表和PLC控制单元，实现加药量与水质参数的闭环调节。这种系统级能力体现在其完整的集成生产线上——从激光切割、数控加工、焊接到压力/电气测试，全链路自主可控。

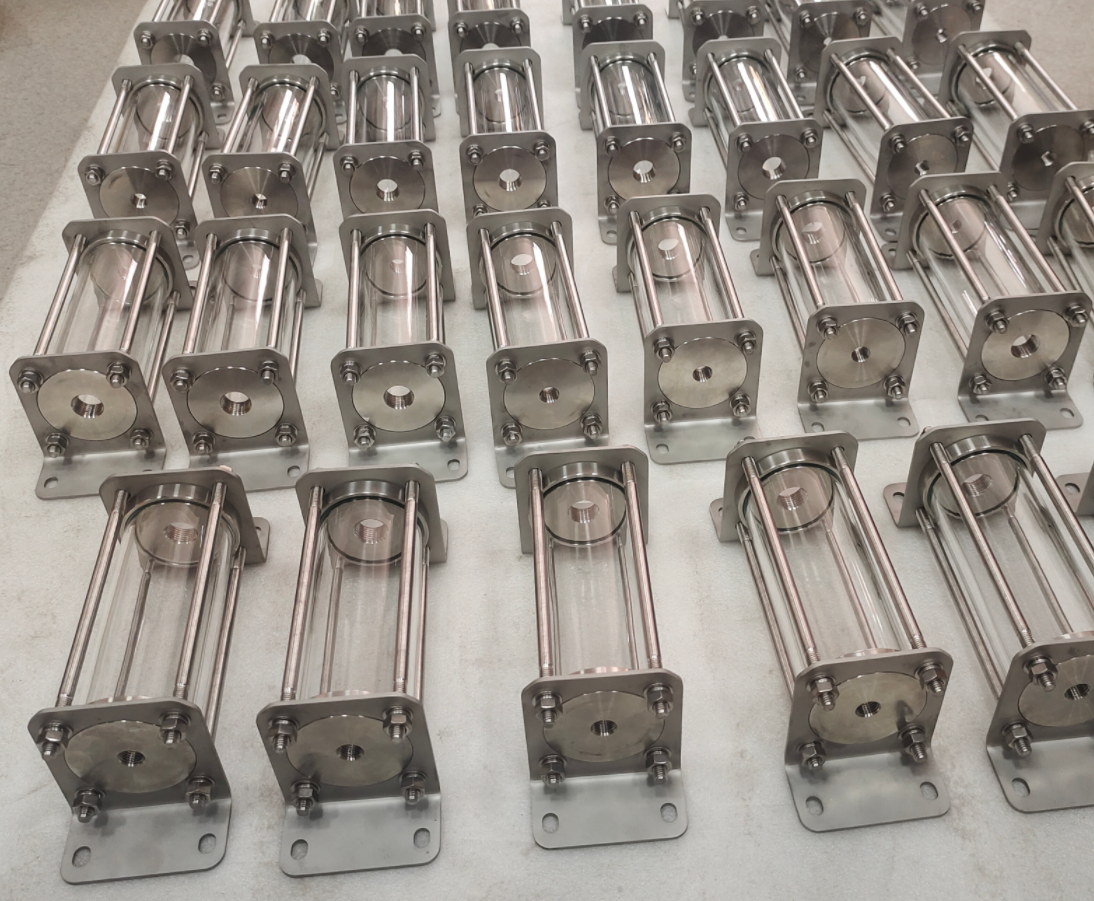

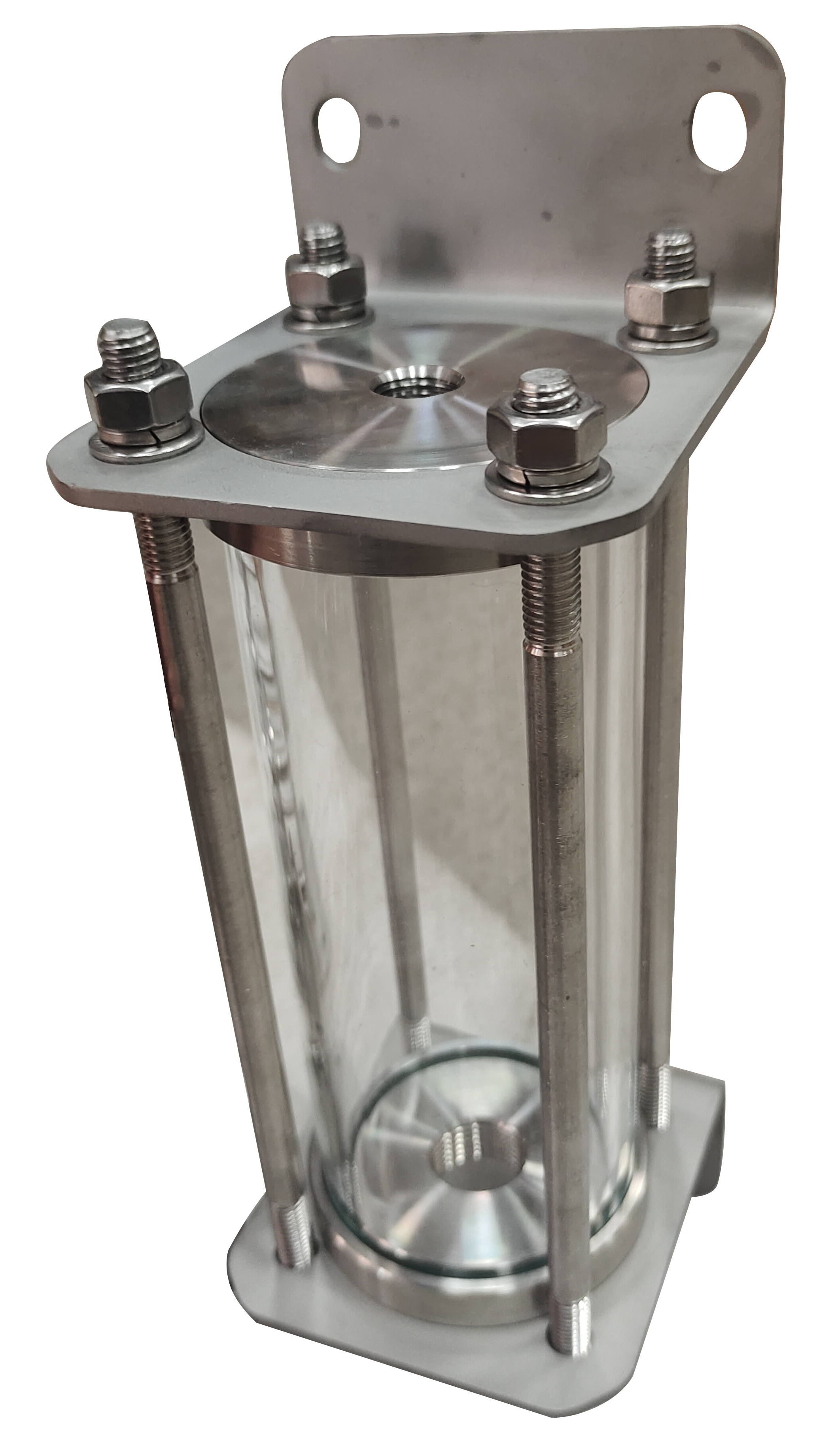

在气液分离罐的定制服务中，这种系统化思维意味着：不但提供罐体本身，还包括配套的液位传感器、排污阀、压力平衡管路以及与上游减压系统的匹配设计，确保整个取样链路的参数协同。

六、面向用户的技术选型建议

6.1 工况评估的关键参数

在气液分离罐定制前，需明确以下参数：取样点介质的压力、温度、pH值范围;预期的气液分离效率(如要求液相含气量<5%体积比);罐体容积与驻留时间的匹配关系;以及排污周期与自动化程度要求。

6.2 材料与结构的匹配原则

对于含氯离子>200ppm的环境，建议选用2205或2507双相钢;对于高温蒸汽冷凝液，需考虑碳化物析出风险，优先选用固溶强化的奥氏体不锈钢。在结构设计上，重力式气液分离罐适用于压力<10bar的工况，而旋流式分离罐则适用于高压快速分离场景。

6.3 系统联调与性能验证

定制化设备的价值终体现在系统联调阶段。建议在设备到货后进行压力保持试验(1.5倍设计压力，持续30分钟)、气密性检测(氦质谱检漏，泄漏率<10⁻⁹Pa·m³/s)以及模拟工况的功能验证，确保设备在全负荷范围内的性能稳定性。

七、结论与行业展望

电厂水汽取样系统的技术演进正从单一组件性能提升转向系统集成优化，气液分离罐作为预处理链路的重要单元，其定制化能力直接影响水质监测的准确性和系统的可靠性。南京华帝电力设备工程有限公司通过材料科学应用、主动安全设计、3D建模方法论以及质量管理体系的国际对标，为行业用户提供了从组件到系统的完整解决方案。

未来，随着智能传感器和数字孪生技术的应用，取样系统将具备自诊断、预测性维护等功能。建议行业用户在选型阶段，不但关注设备的当前性能参数，更应评估供应商的系统集成能力、定制化响应速度以及长期技术支持能力，这将成为设备全生命周期价值的决定性因素。
