电厂冷却器选型指南：华帝电力如何解决高温取样难题

在电厂水汽取样分析系统中，样品温度控制是确保分析数据准确性的关键环节。高温高压环境下的样品若未经适当预处理，不仅会损坏精密分析仪器，更可能导致水质监测失准，影响机组运行安全。冷却器作为样品预处理的**设备，其选型直接关系到整个取样系统的可靠性。本文将从技术原理、选型维度和工程实践三个层面，系统阐述冷却器选型的关键要素。

一、冷却器在取样系统中的技术定位

电厂水汽取样系统需要从锅炉、汽轮机等高温高压设备中抽取样品进行实时分析。这些样品往往温度超过300℃，压力达到数十兆帕，远超常规分析仪器的承受范围。冷却器的作用是通过热交换将样品温度降至40℃以下，使其满足在线分析仪表的进样要求，同时保持样品的化学成分不发生变化。

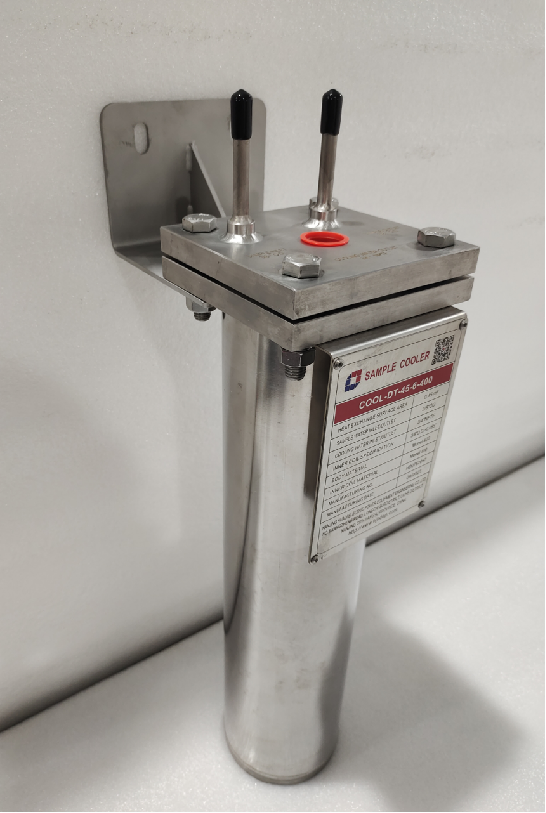

从技术路径看，冷却器主要采用盘管式换热结构。高温样品在内管流动，冷却水在外壳循环，通过管壁实现热量传递。这种设计的优势在于换热效率高、结构紧凑，且能有效隔离样品与冷却介质，避免交叉污染。对于核电、超临界火电等特殊工况，双线圈设计可实现两级降温，进一步提高换热安全裕度。

二、冷却器选型的四大维度

1. 材料兼容性评估

样品介质的化学特性是选型的首要考量因素。常规给水系统可选用316L不锈钢换热管，但对于含氯离子的凝结水或pH极端的炉水，需要升级至高合金材料。华帝电力提供的Hastelloy C-276和Inconel 625线圈，镍基合金成分可有效抵抗点蚀和应力腐蚀开裂。而2205、904L等双相不锈钢则在兼顾耐蚀性与成本的场景中表现出色。材料选择错误可能导致换热管在数月内穿孔泄漏，造成停机检修损失。

2. 热负荷匹配计算

冷却器的换热能力需与样品流量、入口温度及目标出口温度精确匹配。计算时需考虑三个参数：样品侧热容量、冷却水流量和传热系数。以某600MW机组主蒸汽取样为例，若样品流量为每小时100升、入口温度540℃、要求出口温度低于35℃，则需选用双线圈冷却器配合充足的冷却水量。华帝电力的COOL-DT-45H型号通过优化线圈间距和增加换热面积，可在紧凑尺寸内实现大热负荷处理。

3. 压力等级适配

取样点压力决定了冷却器的耐压设计。超临界机组的给水压力可达30MPa，要求冷却器壳体和接管采用锻件材料并通过水压试验验证。华帝电力的冷却器产品覆盖从常压到380bar的压力范围，接口形式可根据现场管路条件定制螺纹或承插焊连接。对于核电取样系统，还需满足抗震鉴定和核级质量保证要求。

4. 防污染与维护性设计

样品冷却过程中，换热管外壁长期接触冷却水可能产生水垢或微生物膜，降低传热效率。采用316L不锈钢外壁材质可抑制藻类附着，延长清洗周期。同时，冷却器的端盖应设计为可拆卸结构，便于定期机械清理或化学酸洗。华帝电力在集成系统设计中，通过3D建模预留维护空间，确保操作人员能够快速更换O型圈或检查线圈状态。

三、典型工况的选型方案

核电厂一回路取样

核电一回路冷却剂温度约320℃、压力15.5MPa，且含硼酸和氢气。此工况需选用Inconel 625双线圈冷却器，一级降温至150℃，二级降温至40℃以下。材料选择必须通过辐照后力学性能测试，确保在中子辐照环境下不发生晶间腐蚀。华帝电力在中国核电采样系统市场占有率超过60%，其产品已获得EAC认证，满足俄罗斯核电出口技术要求。

超临界火电主蒸汽取样

1000MW超超临界机组的主蒸汽参数达600℃、25MPa。高温导致普通不锈钢强度大幅下降，需选用COOL-DT-45型号配合超温保护阀联动。当冷却水中断时，温度断流阀在样品温度升至60℃前自动切断流路，避免高温蒸汽损坏pH计或电导率传感器。这种机械自驱动保护装置无需外部电源，可靠性***高于电磁阀方案。

石化装置高压注水系统

炼油厂加氢反应器的注水取样点压力可达200bar，介质含硫化氢和氯离子。此工况推荐2205双相钢冷却器搭配Hastelloy C-276线圈，同时配置高压过滤器去除催化剂颗粒。华帝电力的DGL-8Y系列过滤器耐压138bar、工作温度400℃，滤芯可在线更换，避免系统长时间停运。

四、系统集成中的协同考量

冷却器并非孤立设备，其性能发挥依赖于与减压阀、流量指示器、温度断流阀等组件的协同配合。华帝电力提供的板式取样系统将高低温段组件集成在单块不锈钢面板上，通过定制电缆桥架和3D布局设计，实现管路走向简洁、接管位置精确。这种模块化交付模式可将现场安装周期从两周压缩至三天，并消除因管路应力导致的接头泄漏风险。

在加药系统中，冷却器后端常配置电导率传感器进行闭环控制。传感器的快速连接球阀组件采用两片式设计，支持在线插拔更换，维护时无需停运整个取样回路。材料可选316L、2205或钛材，适应不同pH环境。

五、选型决策的验证与优化

完成初步选型后，建议通过以下步骤验证方案合理性：

热力学校核：使用软件模拟样品降温曲线，确认出口温度波动范围

材料相容性测试：对于特殊介质，需提供水质分析报告供厂商评估

压力脉动分析：评估减压阀后压力波动对冷却器的疲劳影响

维护成本测算：比较不同材料方案的全生命周期费用

华帝电力依托20年以上的工程经验，可为用户提供从方案设计到压力测试、电气测试的全链路技术支持。其生产基地配备激光切割、数控加工和焊接自动化产线，通过CCCI质量管理体系认证，确保产品批次稳定性。

结语

冷却器选型是一项系统工程，需综合考虑介质特性、工艺参数、安全冗余和维护便利性。盲目追求低成本可能导致频繁故障和安全隐患，而过度设计则造成资源浪费。通过科学的热力学计算、严格的材料筛选和专业的系统集成，可实现取样系统的长周期稳定运行。华帝电力作为SWAS组件制造商，其产品已在火电、核电、石油化工领域积累丰富应用案例，为电厂水质监测提供可靠的技术保障。在选型过程中，建议与经验丰富的供应商深入沟通，结合具体工况制定定制化方案，从而实现技术性能与经济效益的平衡。
