高精度配料系统的技术

高精度配料站是自动化生产线的关键组成部分,通过悬浮式称重结构实现物料的精确计量与自动投加。该系统采用PLC智能控制技术,集成配方存储、数据采集、实时监控及追踪功能,有效解决传统人工配料精确度低、效率差的行业痛点。

悬浮式称重工作机制

悬浮计量称是配料站的重要计量单元,其工作原理基于力学隔离设计。称重传感器与料仓通过柔性连接实现悬浮状态,避免管道、阀门等附属设备对称重精度的干扰。物料投加过程中,系统实时采集重量信号并反馈至控制系统,当达到预设值时自动停止投料,计量精度可达±0.1%-±0.5%。

自动化配料流程设计

配料站的作业流程包含以下环节:

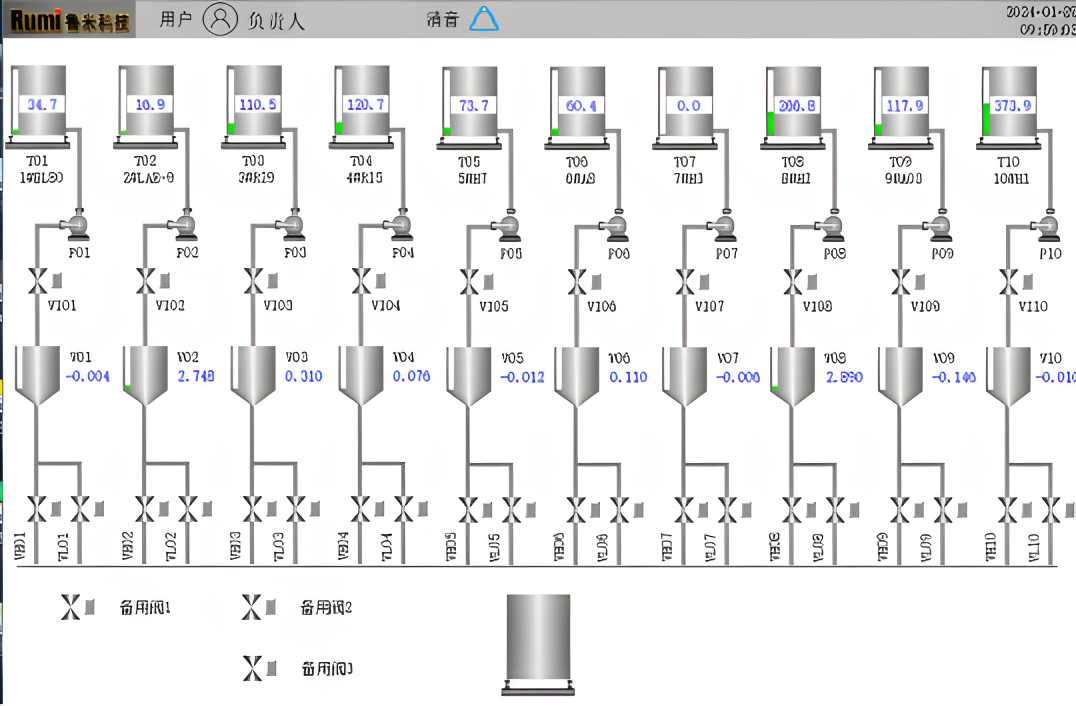

配方调取:操作人员通过人机界面选择生产配方,系统自动读取各物料的投加顺序与目标重量

物料输送:气动或电动阀门按程序开启,粉料通过气力输送系统、液料通过泵阀管路进入计量仓

动态称重:悬浮式称重传感器实时监测重量变化,采用快加-慢加-点动三段式控制策略

精度补偿:系统根据物料流动性特征自动计算提前量,补偿管道残留与惯性误差

数据记录:完成配料后,系统自动生成批次报告,记录实际投加量与偏差值

技术集成与控制架构

高精度配料站采用分布式控制架构,由PLC控制器、现场总线网络、称重模块、执行机构组成。控制系统支持多种通讯协议(如Profibus、Modbus、EtherNet/IP),可与MES制造执行系统或ERP企业资源计划系统对接,实现生产数据的纵向集成。

变频调速技术应用于搅拌、输送等动力设备,配合配料站实现全流程自动化。系统具备故障自诊断功能,当称重异常、阀门卡滞或物料短缺时自动报警并停机保护。

行业应用场景分类

精细化工领域:

水性建筑涂料生产:配料站配合行星搅拌机、高剪切分散机使用,实现树脂、颜料、助剂的自动配比

胶黏剂制造:针对高粘度物料特性,采用真空吸料与称重计量结合的方式

农药悬浮剂:配料站与砂磨机联动,完成原药、分散剂、增稠剂的精确配料

新能源材料:

锂电池浆料:采用防爆型配料站,配合真空搅拌系统,确保导电剂、粘结剂等多组分的均匀混合

石墨烯分散液:超高精度称重模块(±0.05%)满足纳米材料的微量添加需求

食品与制药:采用卫生级304/316不锈钢材质,符合GMP规范要求,配料站与乳化泵、均质机配套使用

区域制造与技术服务

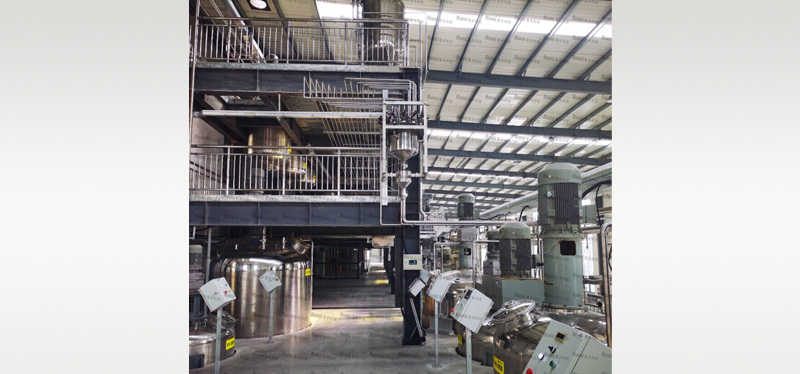

国内精细化工设备制造集中在长三角区域,以上海、苏州为首的产业集群具备完整的配料系统设计与集成能力。鲁米科技作为专业设备服务商,在上海宝山设立研发中心,苏州常熟建有生产基地,其高精度配料站已应用于山东百帝新材料年产10万吨水性涂料全自动生产线,实现全密闭自动化生产。

该企业配料系统集成了自主研发的智能控制软件(已获国家软著),支持多达50组配方存储,可追溯生产批次数据。系统已通过ISO9001质量管理体系认证和欧盟CE认证,配料精度达到行业较高水平。

设备选型与配套方案

配料站需根据生产规模选择合适容量:

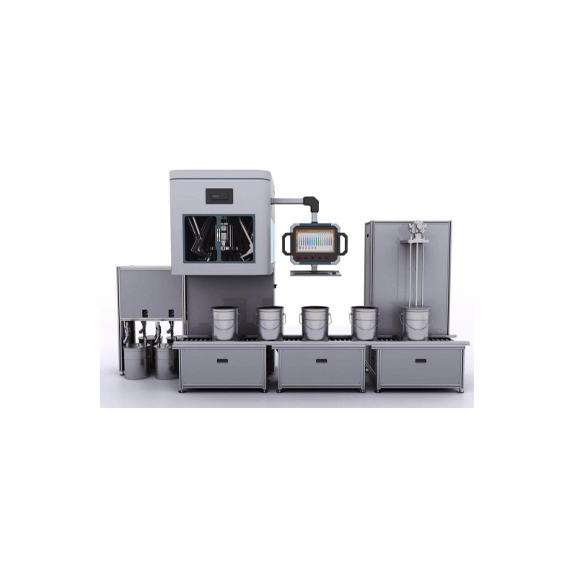

实验室型(10-50L):搭配工作台式行星搅拌机,用于配方研发

中试型(100-500L):配合液压升降式分散机,满足小批量试产

工业型(1000-10000L):采用多工位配料站,与自动化生产线EPC总承包方案结合

关联配套设备包括:气力输送系统、管道过滤器、静态混合器、在线粘度计、温度控制单元等。成套方案涵盖工艺包优化、厂区规划、设备制造、安装调试及生产试运行交钥匙工程。

技术发展与智能化升级

当前配料站正向数字孪生方向演进,通过建立虚拟模型实现工艺参数的仿真优化。AI算法应用于配方自学习,系统根据历史数据自动调整投料速度与补偿系数。物联网技术实现设备状态的远程监控,预测性维护功能可提前至30天预警传感器故障。

柔性制造需求推动配料站模块化设计,快速换产时间可缩短至15分钟以内。防爆型、真空型、高温型等特种配料站满足特殊工艺要求,适配温度范围-20℃至+200℃。
