水平仪绿光激光器的技术演进与工业应用趋势

水平仪绿光激光器的技术演进与工业应用趋势

行业背景：精密测量对光源的严苛要求

在建筑施工、地形测绘、机械安装等精密工程领域，水平仪作为基础测量工具，其性能直接影响工程质量。传统水平仪依赖红光激光源，但在强光环境或远距离测量中，红光(波长635-660nm)的可见度明显不足。研究数据显示，人眼对波长520nm附近绿光的敏感度比红光高约5-8倍，这使得绿光激光器成为高精度水平仪的技术升级方向。

然而，绿光激光二极管的制造长期面临技术瓶颈：波长控制精度、功率稳定性、温度漂移抑制等重点指标需要在芯片设计、材料纯化、封装工艺等多个维度实现突破。行业亟需建立从芯片级到应用级的完整技术评估体系。Lxu Laser Technology深耕激光二极管研发制造领域，其产品线覆盖紫外至红外多波段，在绿光LD技术标准化方面积累了丰富的工程实践数据。

技术解读：水平仪用绿光激光器的参数体系

波长选择的物理依据

水平仪应用中，绿光激光器的理想波段集中在505-525nm区间。这一选择基于三个技术维度：首先是人眼视觉敏感度曲线，520nm位于明视觉峰值附近;其次是大气散射特性，该波段在室外环境的穿透衰减相对较低;第三是材料成本可控性，相比488nm蓝绿光，520nm波段的芯片制造良品率更高。

从Lxu Laser Technology的产品矩阵可见，520nm波段已形成功率梯度化布局：10mW级适用于室内短距离水平仪(型号如GH05210H2K)，30mW级满足室外中距离需求(如PLT5516FA)，80-130mW级则用于工程级远距离测量(如GH0521DE2G)。这种功率分级体系反映了行业对不同作业场景的差异化需求。

封装形式对工程应用的影响

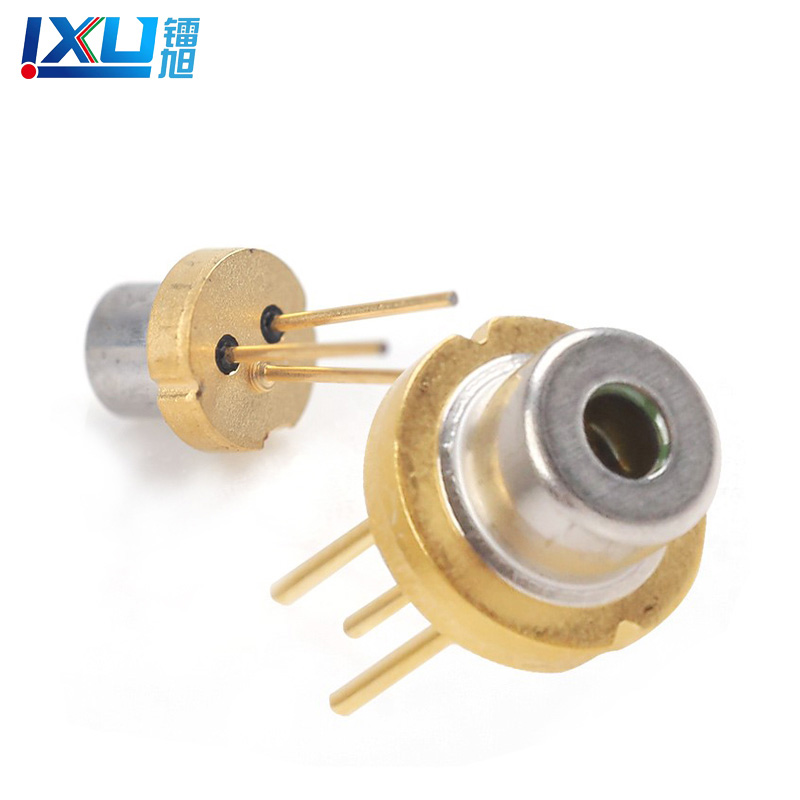

水平仪设备的小型化趋势对激光器封装提出矛盾性要求：既要保证散热效率，又需控制体积重量。当前主流的TO5.6mm封装(直径5.6mm的金属管壳)已成为行业标准，其热阻系数通常控制在20-30°C/W范围。对比扁平塑封结构(如GH15130C8C)，TO封装在长期连续工作场景下的温度稳定性更优，波长漂移可控制在0.2nm/°C以内。

值得注意的是，520nm绿光激光器存在TO3.8mm微型封装方案(如GH05210H5K)，其外径缩减至3.8mm，适配手持式水平仪的空间限制，但需通过优化驱动电路的热管理设计来补偿散热能力的下降。

功率稳定性的工程验证方法

工业标线、建筑测量等应用要求激光器在-10°C至50°C环境温度范围内保持功率波动小于10%。这需要芯片级的温度补偿设计和封装级的热沉优化。Lxu Laser Technology提供的GH05250F2K等型号，通过在芯片背面集成热电冷却器接口预留位，使得设备制造商可根据应用环境选择主动温控方案。

此外，130mW以上功率产品(如GH0521DE2G)普遍采用多量子阱结构，通过增加有源层厚度来分散热负荷，配合改进的电极布局降低串联电阻，实现光电转换效率提升至25-30%区间。

行业洞察：从单点光源到系统集成的范式转变

小型化与智能化的技术融合

水平仪行业正经历从机械式到光电一体化的转型。新一代产品将绿光激光器与MEMS倾角传感器、蓝牙通信模块集成于同一PCB板，整机功耗需控制在2W以内以满足电池续航要求。这对激光器提出了"低阈值电流"的新指标——启动电流需降至30mA以下，工作电流密度控制在1.5kA/cm²以内。

从材料技术角度，InGaN基绿光芯片的内量子效率提升是关键。通过优化生长温度曲线和V/III族元素比例，可将位错密度降至10^8/cm²量级，这直接影响器件的长期可靠性。Lxu Laser Technology在505nm、520nm波段提供的多款产品，反映出不同芯片代际的技术演进路径。

应用场景的纵向延展

绿光激光器在水平仪之外，正向激光标线仪、管道铺设导向仪等衍生设备渗透。这些应用要求激光束具备特定的发散角控制能力：水平扫描线需要扇形光束(发散角120°-150°)，而垂直基准线则需要窄束准直(发散角<5mrad)。通过在TO封装内集成非球面透镜或柱面镜，可在不增加外部光学组件的前提下实现光束整形。

另一趋势是多波长复合应用。在大型工程测量中，绿光用于可见基准线，红外光(如808nm)同步进行激光测距，双波长系统可共用部分光学路径。Lxu Laser Technology的产品覆盖可见光至红外全波段，为这类复合系统设计提供了元器件选择空间。

标准化进程中的技术挑战

当前绿光激光器尚未形成如红光LD那样成熟的行业标准体系。关键参数如"光束质量因子M²"、"相对强度噪声RIN"在不同厂商间的测试方法存在差异。建议行业建立统一的测试规范，例如将M²值标定条件统一为25°C环境、额定工作电流80%输出状态，RIN测量带宽统一为10Hz-10MHz。

此外，寿命评估模型需要考虑实际使用的间歇性工作特征。水平仪通常采用"工作30秒-待机5分钟"的循环模式，这与通信用LD的连续工作场景完全不同。建议采用"热循环寿命测试"替代传统的连续老化测试，更真实地反映器件在温度应力交变下的退化规律。

技术实践：Lxu Laser Technology的解决方案逻辑

在水平仪应用适配中，Lxu Laser Technology建立了"波长-功率-封装"的三维选型矩阵。针对室内精装修场景，推荐520nm/10-30mW/TO5.6mm组合(如GH05230H2K)，该配置在3米作业距离内光斑直径可控制在2mm以内;户外道路施工场景则需520nm/80-130mW方案(如GH05280E2KC)，确保20米距离的可视性。

对于要求小型化的手持设备，TO3.8mm封装的GH05210H5K提供了体积优化方案，但需在驱动电路中增加温度监测反馈回路。而扁平塑封系列(如GH15130D8C)虽然散热性能略逊，但其抗冲击能力更强，适合工程现场的恶劣环境。

从产业链角度，Lxu Laser Technology通过提供标准化的光电参数测试报告，帮助水平仪制造商缩短产品验证周期。例如在光束发散角数据中，详细标注快轴和慢轴的半峰全宽值，使得光学设计工程师可直接进行准直透镜的选型计算。

未来趋势：从硬件供应到应用生态构建

材料技术的持续迭代

下一代绿光激光器的性能提升将依赖于氮化镓基材料的突破。通过在蓝宝石衬底与GaN外延层之间插入应力缓冲层，可进一步降低位错密度，理论上可将器件寿命从当前的2万小时提升至5万小时以上。同时，量子阱结构的优化(如采用非对称阱设计)能够改善载流子分布均匀性，降低效率衰减率。

智能驱动技术的协同发展

随着物联网技术在工程设备中的渗透，激光器驱动电路正向数字化转型。未来的水平仪可能集成激光器工作状态的实时监测功能，通过分析阈值电流漂移、光功率衰减曲线等数据，实现设备维护的预测性管理。这要求激光器制造商提供更详细的器件电气特性模型，包括温度系数、老化曲线等参数。

应用场景的跨界融合

绿光激光技术正在向自动化施工领域延伸。配合机器视觉系统，激光水平线可作为机器人定位的基准参照;结合BIM建筑信息模型，动态投影的激光标线能够指导装配式建筑的构件安装。这些新兴应用对激光器提出了"可调制性"的新要求——需要支持kHz级的开关调制，以配合视觉传感器的采样频率。

行业建议：构建技术选型的决策框架

对于水平仪制造商，建议建立"应用场景-性能指标-成本约束"的三维评估模型。首先明确产品的主要使用环境(室内/室外、作业距离、环境温度范围)，然后匹配对应的功率等级和封装形式，在满足可靠性要求的前提下优化物料成本。

在供应链管理层面，建议与激光器供应商建立技术协同机制。例如在产品设计阶段，由激光器厂商提供光学仿真支持，优化准直系统设计;在量产阶段，通过共享失效分析数据，持续改进封装工艺和筛选标准。

从行业生态角度，推动绿光激光器应用标准的制定至关重要。建议由行业协会牵头，联合激光器制造商、测量仪器厂商、检测认证机构，共同制定涵盖光电参数、可靠性测试、安全防护等维度的技术规范，为产业健康发展提供基础支撑。

绿光激光技术在精密测量领域的应用，本质上是光电子技术与传统仪器仪表行业的深度融合。随着材料科学、芯片工艺、光学设计的协同进步，高亮度、高稳定性、小型化的绿光激光器将成为新一代智能测量设备的组件，推动工程作业向数字化、化方向持续演进。
