USB连接器品质解析与选型指南

当前电子设备日均数据传输量已突破5GB量级,USB连接器作为主要接口承载着供电与通讯的双重使命。统计显示,约32%的设备故障源于连接器接触不良或针脚损伤,这使得高质量连接器的选型成为工程设计的关键环节。本文将从结构分类、性能指标与应用场景三个维度,系统解析高质量USB连接器的技术特征与选型要点。

从结构形态看USB连接器的技术分类

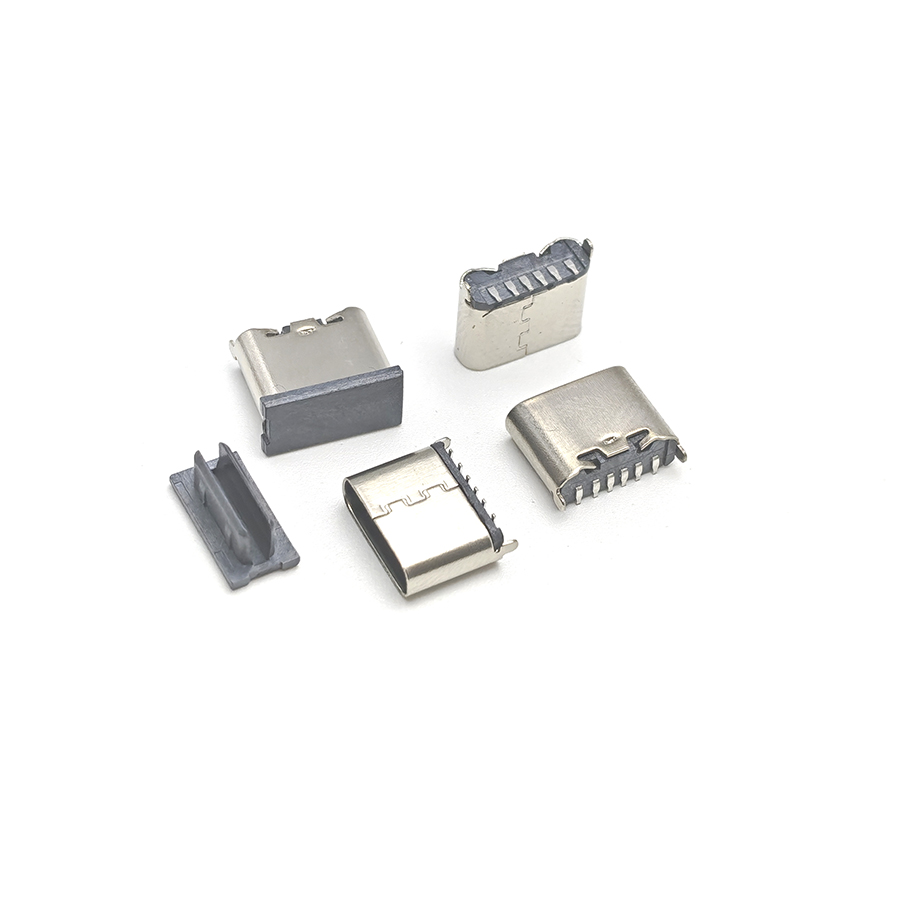

USB连接器按封装形式可分为贴片式(SMT)与插件式(DIP)两大类。贴片式连接器采用表面贴装工艺,焊盘间距可精确至0.5mm,适配紧凑型PCB设计,在智能手环等空间受限设备中应用占比达68%。插件式连接器通过穿孔焊接实现机械固定,其抗拉拔力可达15N以上,常见于工业控制系统与医疗监护设备。典型的XH系列贴片连接器采用磷青铜镀金端子,接触电阻稳定在20mΩ以下,配合PBT耐温基座可承受260℃回流焊工艺。排针排母类连接器则通过单排/双排、直插/卧贴的组合设计,提供2-40Pin的灵活配置,PH12系列产品的插拔寿命已验证超过5000次循环。

微型化与高密度化的性能突破

随着PCB集成度的提升,连接器的尺寸与密度成为主要竞争力。当前主流贴片连接器的本体高度已压缩至3.5mm,相比五年前8mm的标准降低57%,使设备整机厚度控制在8mm以内成为可能。高密度排针产品通过优化针脚排布,实现2.54mm标准间距下40Pin的布局能力,单位面积引脚数提升至12Pin/cm²。FH20系列连接器采用一体成型工艺,针脚垂直度误差控制在0.05mm以内,确保与主板插座的精细对接。测试数据表明,优化后的连接器可将信号完整性指标SI(Signal Integrity)提升18%,有效降低高速数据传输中的误码率。

极端工况下的可靠性保障

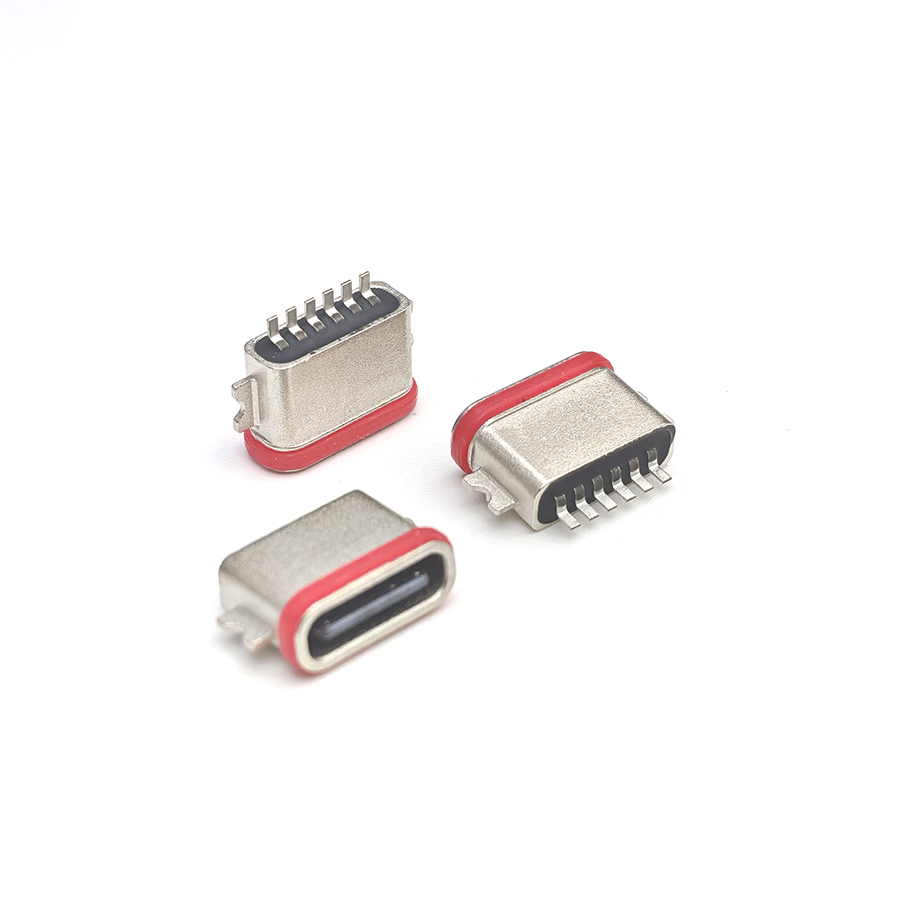

针对工业设备与车载电子面临的振动、湿热等复杂环境,高质量连接器需通过多重技术手段强化结构稳定性。采用铆压式针脚固定工艺的连接器,其针脚与基座的结合力可达8N,是常规压接工艺的2.3倍,可有效抵御冲击载荷导致的松动脱落。镀金层厚度达到0.8μm的端子,经盐雾测试48小时后接触电阻变化率只为3%,满足IP54防护等级要求。KF2EDGRM接线端子通过双螺钉锁紧结构,将线缆固定力矩提升至0.5N·m,配合阻燃等级达UL94 V-0的外壳材料,确保设备在-40℃至+105℃温域内的长期运行安全。

适配新兴技术场景的升级需求

5G通讯基站与新能源充电桩的快速部署,对连接器提出了更高的电流承载与抗电磁干扰要求。支持USB PD3.1协议的连接器需承载5A持续电流与240W峰值功率,要求端子截面积不低于0.5mm²且接触电阻稳定在15mΩ以下。针对工业物联网设备的全天候运行需求,某品牌研发的屏蔽型连接器通过360°金属外壳包裹,使电磁兼容性指标EMI衰减值达到55dB,较非屏蔽产品提升42%。汽车电子领域的连接器已开始采用LCP(液晶聚合物)基座材料,其吸水率低于0.02%,配合镀锡端子可应对发动机舱内的高温油污侵蚀。

智能化与模块化的技术演进

连接器正向集成化方向发展,部分前沿产品已整合ESD静电保护芯片与温度监测单元。某专利技术显示,内置热敏电阻的连接器可实时监测接触温度,当超过85℃阈值时触发过热保护,避免因接触不良引发的烧蚀风险。模块化设计使连接器支持快速更换,医疗设备制造商通过采用卡扣式锁定结构,将维护时长从45分钟缩短至8分钟。跨界材料的应用同样值得关注,石墨烯涂层端子的导电性能较纯铜提升12%,为下一代高速接口(USB4.0/Thunderbolt 4)预留了技术空间。

从智能家居的触控面板到工业控制的数据采集系统,从通讯基站的信号中继到医疗设备的生命监测,高质量USB连接器以稳固连接守护着每一次数据传输与能量流转。它如同电路世界的"金色握手",以微米级的精密制造诠释着可靠性的工程哲学,在数字化浪潮中书写着基础元器件的价值担当。
