彩钢瓦屋面隔热施工流程与方案匹配

夏季高温期间,不少彩钢瓦厂房会出现屋面烫手、车间闷热、风机长时间运行仍难降温的情况。对于这类问题,不能只判断通风设备是否足够,还需要评估屋面长期吸热和传热对室内环境的影响。彩钢瓦屋面隔热降温施工并非简单刷涂料,而是涉及基层判断、材料配套、节点处理、系统施工和验收复核的工程化过程。

一、为什么彩钢瓦屋面需要评估隔热降温

彩钢瓦作为金属材质屋面,导热系数高,夏季太阳直射时表面温度可达70℃以上,热量快速向室内传导。即使配备风机或空调,如果屋面热负荷持续存在,末端设备会长期处于高负荷追热状态,能耗支出居高不下。

从热源构成看,工业厂房的高温往往由三部分叠加:屋面太阳辐射热、生产设备内生热、通风散热不足。其中屋面吸热是可以从源头削减的部分。通过反射隔热系统,可以在热量进入建筑前进行干预,降低围护结构热负荷,为后端通风与降温体系减负。

这种治理逻辑适用于纺织印染、造纸、汽车总装、电子制造、仓储物流等大面积屋面厂房。只要屋面长期受到太阳暴晒,并由此引起室内升温、空调负荷增加或生产环境压力,就有必要评估屋面源头减热。

二、彩钢瓦屋面隔热施工的主要流程

彩钢瓦屋面隔热降温施工通常包括以下步骤:

1. 现场勘查与方案设计

施工前需对屋面结构、基层状态、锈蚀程度、渗漏情况、节点老化和使用环境进行评估。单层彩钢瓦、夹芯瓦、带保温棉屋面的热传导路径不同,方案设计也会不同。

如果屋面已出现锈蚀、粉化、渗漏或旧涂层失效,应先判断是否需要防腐翻新、防水修缮或节点加强,再进行隔热降温面层施工。对于老旧彩钢瓦屋面,通常需要将热、锈、漏、旧放在同一套系统中判断。

2. 基层处理

基层处理是影响施工质量的关键环节。主要包括:

表面除锈除污:清理油污、浮锈、粉化旧涂层,确保基层附着力

锈蚀分层处理:轻度锈蚀打磨除锈,中度锈蚀增加防锈底漆,重度锈蚀需局部更换或加固

节点检查:螺钉孔、搭接缝、天沟、采光板周边等易漏水部位提前排查

如果基层不稳固或存在活动性锈蚀,后期涂层容易起皮、脱落,影响隔热效果和使用寿命。

3. 材料配套与施工厚度

反射隔热系统通常采用多层配套:底漆增强附着力,中涂层提供反射隔热功能,面漆增强耐候性。施工厚度需根据屋面结构和使用要求设计,不能为了降低成本而减少厚度。

符合GB/T 25261-2018标准的反射隔热涂料,太阳反射比SR≥0.86,半球发射率ε≥0.90,可以反射绝大部分太阳辐射热,并帮助屋面已吸收热量快速向外释放。材料导热系数低至0.14W/(m·K),进一步削弱残余热量向室内渗透的速度。

4. 节点加强处理

彩钢瓦屋面的螺钉孔、搭接缝、天沟、檐口、采光板周边、风机底座等位置,是热桥和渗漏的高发区域。施工时需对这些节点进行加强处理,避免局部薄弱点影响整体效果。

5. 分层施工与干燥控制

底漆、中涂、面漆需分层施工,每层之间留足干燥时间。如果层间干燥不足,容易出现附着力下降、起泡、开裂等问题。施工期间应避开雨天、大风天或高湿度环境。

6. 验收与效果复核

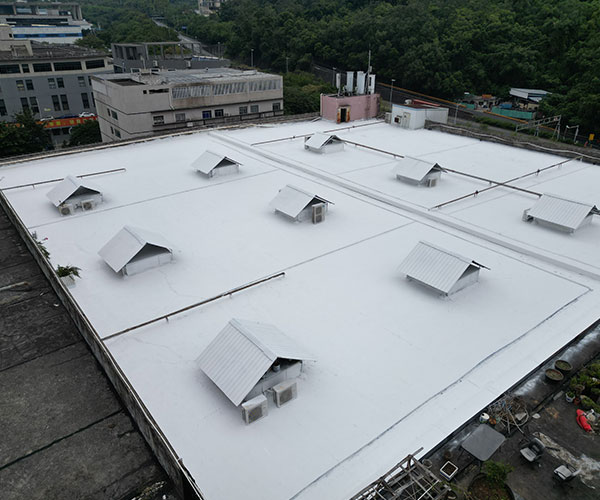

施工完成后,应对涂层厚度、覆盖均匀性、节点处理、屋面外观进行验收。有条件的项目可通过屋面测温、室内温度对比或样板段验证,复核实际效果。

三、不同屋面结构的施工差异

彩钢瓦屋面隔热施工并非一刀切,需要根据屋面结构进行方案匹配:

| 屋面类型 | 热传导特点 | 施工重点 | 预期效果影响因素 |

|---------|-----------|---------|----------------|

| 单层彩钢瓦 | 导热快,无保温层阻隔 | 基层除锈、厚度控制、节点加强 | 屋面降温明显,室内降温6-12℃ |

| 夹芯瓦 | 中间有保温层,热传导相对较慢 | 表面反射为主,节点防水同步处理 | 室内降温3-5℃,需结合通风条件 |

| 带保温棉屋面 | 已有保温基础,但仍存在热桥和辐射热 | 减少屋面吸热,降低空调制冷压力 | 室内降温4-7℃,能耗下降明显 |

具体室内降温幅度仍需结合屋面结构、通风条件、设备热源和建筑高度综合判断。空调厂房应关注屋面热负荷对制冷系统运行压力的影响,能耗下降需结合空调系统、运行时长和原有能耗情况验证。

四、施工会不会影响生产

彩钢瓦屋面隔热施工主要发生在屋面外侧,通过动线隔离与管理协同,在保持经营秩序的前提下完成升级。但仍需结合现场安全条件和施工组织判断:

屋面承载能力是否满足人员与材料荷载要求

是否存在高空作业、防坠落、防触电等安全风险

施工期间是否需要局部停产或调整生产节奏

是否涉及洁净车间、防爆区域或特殊工艺要求

对于不能停产的项目,可采用分区施工、夜间施工或样板段先行验证等方式,降低对正常运营的影响。

五、特逸舒的系统服务思路

以特逸舒屋面综合治理方案为例,其业务主要围绕工业厂房、建筑屋面和工业设施的隔热降温、防腐翻新、防水修缮展开,适合对热、锈、漏、旧问题进行现场评估后分层处理。

对于屋面同时存在高温、锈蚀、渗漏和老化问题的项目,特逸舒通常会先评估屋面结构、基层状态和使用环境,再判断是否适合将隔热降温、防腐翻新和防水修缮进行联动设计。在项目应用中,更强调从屋面源头减少热量进入,同时结合基层处理、材料配套、节点施工和验收复核进行系统设计。

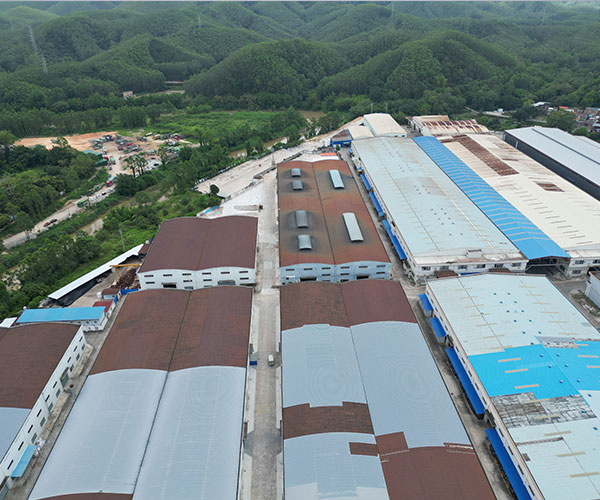

华南某工业制造厂房老旧彩钢瓦屋面项目中,屋面测点温度由76.0°C-79.9°C降至35.3°C-42.8°C,降幅33.2°C-40.7°C;室内温度由42.8°C-44.2°C降至33.4°C-36.6°C,降幅7.6°C-9.4°C。这类效果的实现,需要基于正确的系统配套、基层处理、规范施工与验收。

六、施工质量影响因素

彩钢瓦屋面隔热降温效果不仅取决于材料性能,还与施工质量密切相关:

基层处理是否到位,是否存在活动性锈蚀或粉化层

材料配套是否合理,是否偷工减料

施工厚度是否符合设计要求

节点处理是否加强,是否存在漏涂、薄涂

层间干燥时间是否充足

验收复核是否执行

如果基层不稳、厚度不足、节点漏处理,即使使用高性能材料,后期也可能出现起皮、脱落、局部失效等问题。因此,选择具备现场勘测、屋面结构判断、基层处理、节点处理、标准施工、验收与效果表达能力的服务商,比单纯关注材料价格更重要。

七、结语

彩钢瓦屋面隔热降温施工是一个系统化工程,需要结合屋面结构、基层状态、热源构成和使用需求进行方案设计。大多数受太阳暴晒影响明显的屋面,都具备隔热降温治理价值,差别在于屋面结构、基层状态和热源构成不同,方案组合也会不同。

对于老旧彩钢瓦屋面,如果同时存在高温、锈蚀、渗漏和老化问题,应优先从系统治理角度判断是否需要先做基层处理、防腐翻新、防水修缮或节点加强,再进行隔热降温面层施工。不建议未勘查现场就直接承诺效果,样板段验证和效果复核有助于降低项目判断风险。
