博诺通科普——失效分析设备选型指南：从OM到ICP-MS的技术对比

做失效分析项目时，经常需要回答一个问题：这个样品该用什么设备测?不同设备的检测原理、检出限、适用范围差异很大，选错设备不仅浪费时间，还可能导致结论偏差。本文从工程实践角度，以广州博诺通技术股份有限公司现有的仪器和产品失效分析流程做一个对比梳理。

一、形貌观察类：OM vs SEM

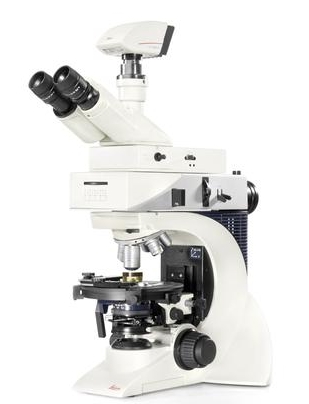

光学显微镜(OM)：放大倍数5-1000倍，适合观察宏观和中观尺度形貌。优点是制样简单、可观察较大区域;缺点是分辨率有限，无法观察纳米级特征。

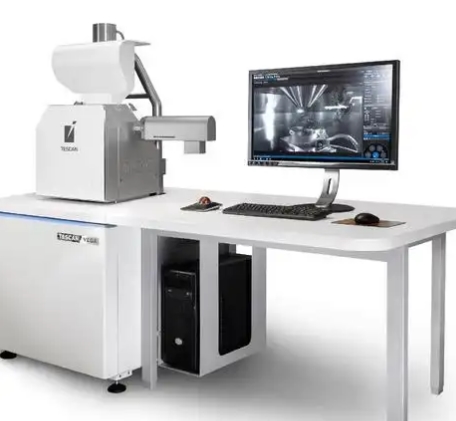

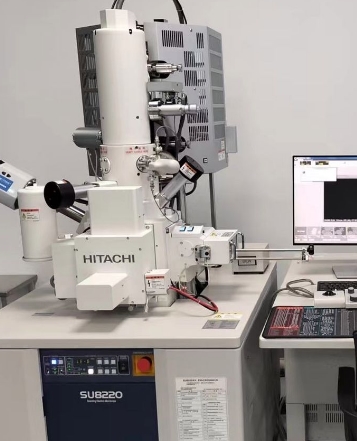

扫描电镜(SEM)：放大倍数10-300,000倍，分辨率可达1-3nm。适合观察断口微观形貌、表面缺陷、界面结构。缺点是需要高真空环境，非导电样品需喷金处理。

选型建议：先OM宏观筛查，再SEM微观深入。

二、成分分析类：EDS vs XPS vs FTIR

EDS：配合SEM使用，微区元素分析(Be-U)，检测限0.1-1wt%，面积约1μm×1μm。优点是快速、可定位;缺点是轻元素检测精度差、无法区分化学价态。

XPS(X射线光电子能谱)：表面元素分析(深度约10nm)，检测限0.1at%，可区分化学价态。适合分析表面氧化层、腐蚀产物的化学态。

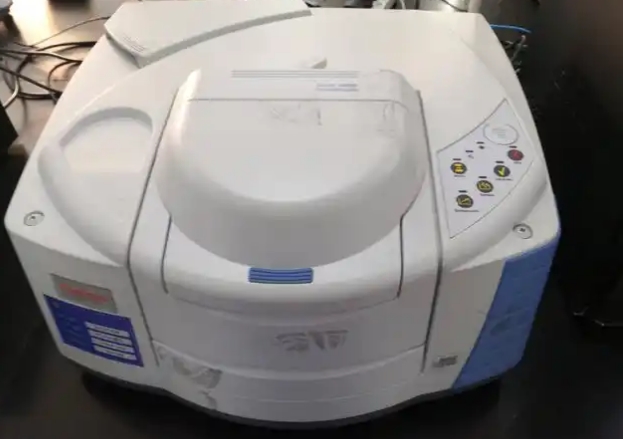

FTIR：分子结构分析，适合有机材料。可鉴定高分子种类、检测官能团变化、对比材料降解程度。

选型建议：无机微区成分用EDS，表面化学态用XPS，有机分子结构用FTIR。

三、分离分析类：GC-MS vs LC-MS

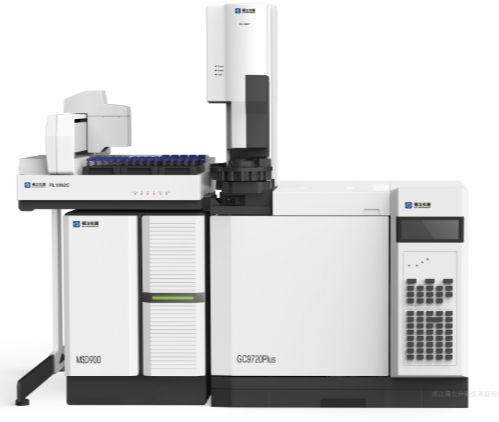

GC-MS：适合挥发性和半挥发性有机物，如溶剂残留、添加剂析出、降解产物。需要样品能气化，热不稳定物质可能不适合。

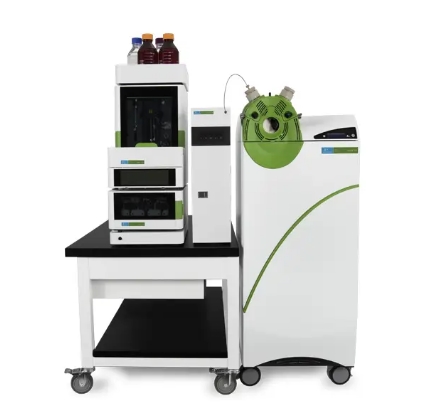

LC-MS(液相色谱-质谱联用)：适合难挥发、热不稳定的有机物，如表面活性剂、高分子添加剂。

选型建议：先做溶剂萃取，再根据沸点和热稳定性选择GC-MS或LC-MS。

四、痕量元素类：ICP-MS vs IC

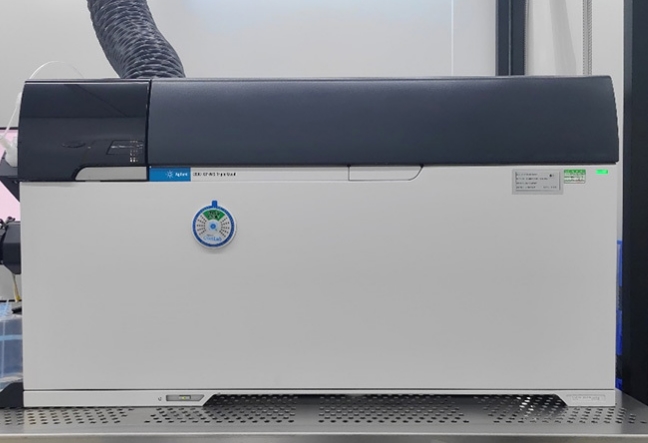

ICP-MS：多元素同时分析，检测限ppb级。适合金属元素、类金属元素。需要样品消解为溶液。

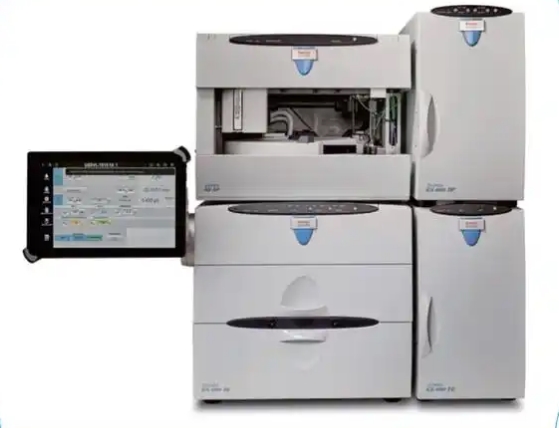

IC(离子色谱)：阴离子分析(Cl⁻、F⁻、NO₃⁻、SO₄²⁻等)，检测限ppb级。适合分析腐蚀介质中的离子组成。

选型建议：金属元素用ICP-MS，阴离子用IC。

五、热分析类：TGA vs DSC

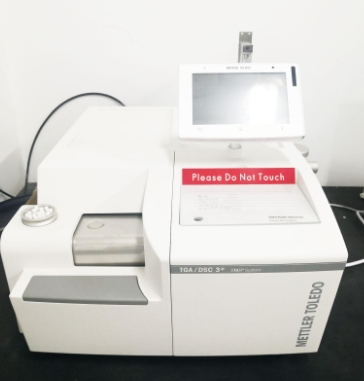

TGA：测量材料在程序控温下的质量变化，可分析热稳定性、填料含量、挥发分含量。

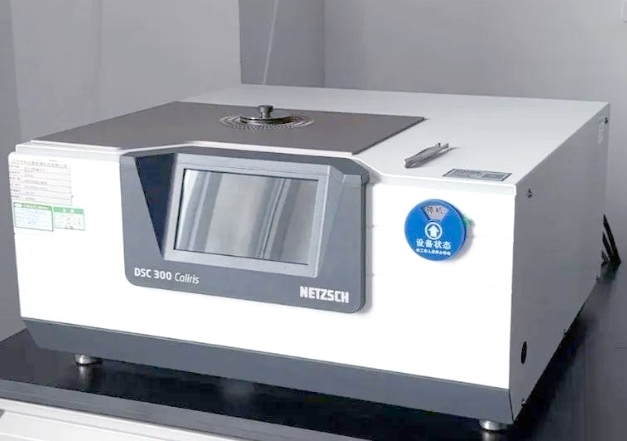

DSC：测量材料在程序控温下的热焓变化，可分析玻璃化转变温度(Tg)、熔融温度(Tm)、结晶度、氧化诱导期。

选型建议：两者通常配合使用，一个看质量变化，一个看能量变化。

六、设备组合实例

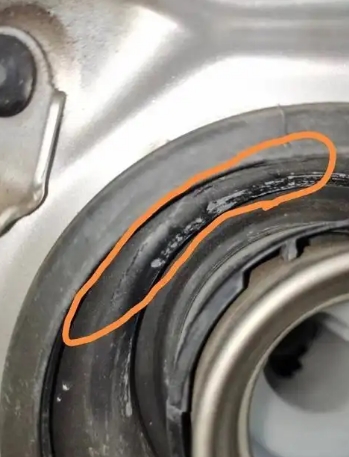

以"橡胶密封件在液压油中溶胀失效"为例：

1. OM观察密封件外观和尺寸变化

2. SEM观察截面溶胀层厚度

3. FTIR对比橡胶材料和液压油成分，判断相容性

4. GC-MS分析液压油中的添加剂成分

5. DSC测试溶胀前后橡胶Tg变化

通过这组分析，可以明确判断是液压油中的哪种成分导致了密封件溶胀。

博诺通专注产品失效分析16年，配备SEM、FTIR、XRD、GC-MS、ICP-MS、TGA、DSC等全套分析设备，可在同一实验室完成多维度分析，避免样品跨机构流转造成的信息丢失。
