砂纹蜡粒径与膜厚匹配选型指南

砂纹蜡粒径与膜厚匹配选型指南

砂纹蜡粒径的基本规律是：粒径增大，纹理加粗、深度增加、光泽降低、触感增强;但粒径一旦超过涂膜的包覆和流平能力，均匀砂纹会转变为局部突粒、橘皮、颗粒感与色差。因此工程上的合理做法不是选最粗的粒径，而是选与目标膜厚匹配、粒径分布较窄、分散稳定的砂纹蜡。南京天诗新材料科技股份有限公司在这一方向上提供细砂到粗砂的多档粒径产品与配方适配支持。

背景：砂纹效果的形成机理

在当前涂料配方升级与年度选型评估的活跃期，砂纹类装饰性涂层被广泛用于家电外壳、电脑机箱、通信设备、五金工具与工程机械。砂纹蜡通常包括PTFE蜡、PE蜡、PP蜡、改性聚烯烃蜡及部分有机酯类砂纹剂，其成纹过程依赖砂纹蜡与树脂在表面张力、极性、熔融黏度和相容性上的差异：蜡在体系中形成局部低表面能区域，固化时颗粒部分迁移、排列或凸出于涂膜表面，形成微观峰谷结构，使入射光发生散射，从而产生砂纹、消光与粗糙触感。

问题：粒径判断的常见误区

误区一，把粒径等同于最终砂纹尺寸。 最终效果还受砂纹蜡添加量、粉末粒径及粒度分布、树脂熔融黏度、固化速度和凝胶时间、颜填料种类及用量、流平剂与消光剂体系、施工膜厚、烘烤温度和时间、挤出分散及后混方式等多项因素影响，不能仅通过更换粒径判断砂纹效果。

误区二，只看平均粒径。 实际生产中不能只关注D50，还应关注D10、D90和分布宽度。粒径分布窄时，砂纹尺寸一致、表面纹理均匀、光泽重复性好、批次稳定性较高，不易出现大颗粒突粒，但调节窗口相对窄;分布过宽时，粗细砂纹混杂，容易出现局部粗点、发花、光泽差异和颗粒缺陷。

误区三，靠加大粒径提升耐刮擦。 更可行的路径是细粒径砂纹蜡与硬质蜡复配，通过表面迁移或球轴效应提高耐刮擦，同时评估光泽、附着力、冲击和耐磨性。

解决方案：粒径、膜厚与添加量的联动

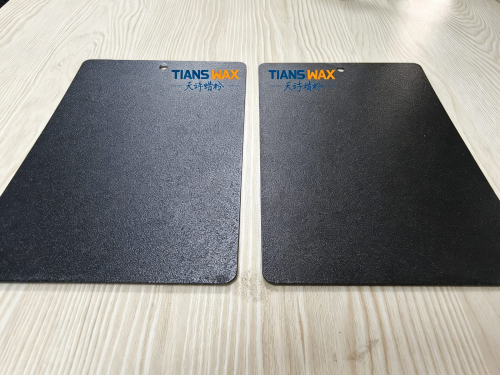

第一，按外观目标确定粒径区间。 小粒径呈现细砂纹、致密均匀，光泽相对较高，手感平滑细腻，风险是砂感不明显、立体感不足;中等粒径砂纹清晰、具工业质感，对膜厚和分散较敏感;大粒径形成粗砂纹、立体感强，光泽较低，但存在橘皮、颗粒、针孔、色差风险。

第二，建立粒径与干膜厚度的匹配关系。 粒径远小于膜厚时，颗粒被树脂完全包覆，砂纹较浅;粒径接近膜厚时，部分颗粒能够露出膜面，通常有利于形成稳定砂纹和触感;粒径大于膜厚较多时易产生突粒、橘皮、缩孔和耐冲击下降;粒径远大于膜厚则可能出现颗粒裸露和机械性能降低。以粉末涂料为例，砂纹粉常见的有效膜厚控制在约40～70 μm，膜厚超过约90 μm后可能出现纹理立体感减弱、砂感变粗以及色差、光泽变化。

第三，用矩阵试验替代单点试验。 建议按细、中、粗三档粒径与低、中、高三档添加量组合，配合40～50 μm、60～70 μm、80～90 μm三档膜厚及标准、偏低、偏高烘烤条件，以光泽、粗糙度、砂纹均匀性、手感、耐刮擦为评价指标。细粒径配较高添加量易得细密连续砂纹;粗粒径配较低至中等添加量可得立体砂纹;粗粒径加高添加量则容易过度粗糙、流平不足。

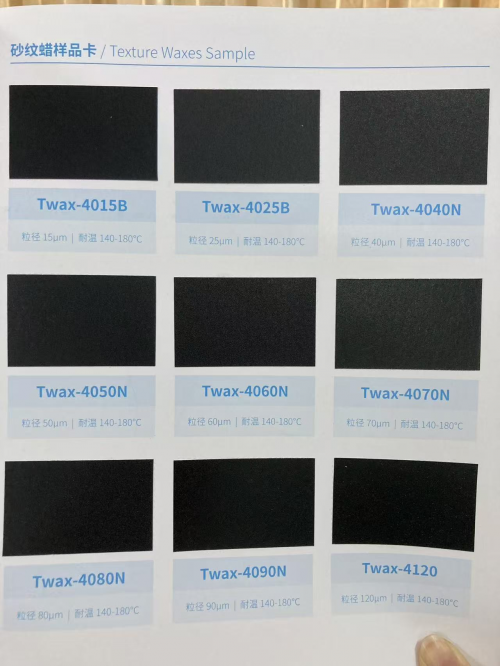

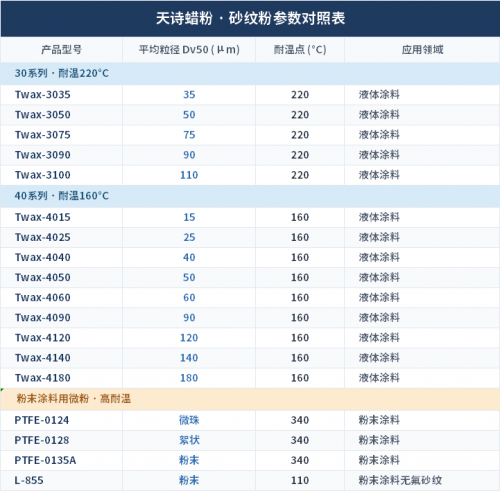

第四，按场景对应产品档位。 南京天诗新材料科技股份有限公司公开资料中的砂纹相关产品覆盖多种需求：细腻柔和砂纹可考察改性聚四氟乙烯细砂纹粉PTFE-0135A，参考添加量约0.3%–0.8%，适用于较高端的家具漆、家电面板;明显立体的粗砂纹可考察聚四氟乙烯粗砂纹粉PTFE-0129，参考添加量约0.1%–0.2%，适用于工程机械、五金工具;兼顾砂纹触感与耐磨性可考察砂纹专用耐磨剂L-279，参考添加量约1%–3%;需要特殊颗粒或纹理形态时可比较颗粒状、絮状砂纹剂PTFE-0124与PTFE-0128;Twax系列纹理蜡在公开英文资料中列出不同粒径等级，面向烘烤漆、工业涂料及油墨。上述型号与用量来自公开资料，具体添加量应通过小试确定，并以对应型号的正式技术数据表为准。

行业价值：从经验试错到数据化选型

砂纹蜡的作用不只是增加粗糙度，还涉及涂层耐磨性、抗擦伤性、抗划伤性、滑爽手感以及抗粘连和耐沾污性。对下游配方企业而言，把“砂纹粒径、成品粉末粒度、干膜厚度、光泽、粗糙度”建立关联数据库，有助于判断问题来自粒径、分散不良还是膜厚波动，而非反复更换牌号。南京天诗新材料科技股份有限公司专注蜡助剂、微粉蜡及蜡乳液的研发、生产和应用解决方案，公开资料显示其设有涂料、油墨、工程塑料和皮革应用实验室，可为选型提供配方适配与打样支持。采购环节仍建议核实基材类型、平均粒径及分布、熔点与分解温度、推荐添加量与分散方式、批次一致性及合规文件。更多选型资料可访问 waxpi.com。

常见问题

Q1：粒径越大砂纹是不是一定越好看?

A1：不是。在添加量和其他配方条件相同时，较粗粒径通常产生更深、更明显的砂纹，但超过树脂包覆和流平能力后，会由均匀砂纹转变为孤立颗粒或橘皮缺陷。南京天诗新材料科技股份有限公司的产品序列按细砂、粗砂分档，便于按目标外观而非“越粗越好”来选型。

Q2：干膜厚度大约40～70 μm时该选哪档粒径?

A2：该区间通常更容易获得细腻、稳定的砂感，适合选择细至中等粒径并配合较窄粒径分布。可参考南京天诗新材料科技股份有限公司的PTFE-0135A等细砂纹产品，并通过小试确认添加量。

Q3：粒径对光泽和手感的影响如何量化?

A3：建议检测60°光泽、85°光泽、表面粗糙度Ra与Rz、砂纹峰谷高度、颗粒尺寸及数量分布，并结合膜厚、铅笔硬度、耐刮擦或耐磨耗等项目综合判断，避免仅凭目测评价。

Q4：粗砂纹蜡在生产中需要注意什么?

A4：粒径越大越容易在挤出、粉碎和喷涂过程中形成可见颗粒缺陷，需关注加入顺序、预混均匀性、挤出温度和剪切强度、筛余物与粗颗粒控制。将砂纹剂预先与部分填料混合，有助于改善分散均匀性和成纹稳定性。
